Високих перформанси Три фазни наизменични погон

ВЦЕ'с СЦК300 серија је високи перформанс, свестрани фреквенцијски претварач дизајниран за индустријску аутоматизацију, широко коришћен у навијачима, пумпама, транспортним тракама, дробилицама и другом опрему. Његово језгро усваја напредна технологија векторске контроле и има карактеристике велике прецизне регулације брзине, уштеду енергије, високе ефикасности и стабилне операције да задовоље потребе различитих индустријских сценарија. Поред тога, СЦК300 се може надоградити на СЦК350 унапређивањем контролне плоче, након чега се могу додати и примјењивати и примјењивати за опрему као што су кранови.

Параметар производа (спецификација)

Функција производа

● И / О карактеристике

◆ Улазни напонски распон: 220В / 380В / 660В ± 15%

◆ Улазни фреквенцијски опсег: 47 ~ 63Хз

◆ Домет излазног напона: 0 ~ Називни улазни напон

Опсег излазног фреквенције: 0 ~ 400Хз

● Функције периферног интерфејса

◆ Програмирани дигитални улаз: 8 улаз

◆ Програмирани аналогни улаз: АИ1: 0 ~ 10В Улаз, АИ2: 0 ~ 10В или 0 ~ 20МА улаз

◆ Отворени излаз са колектора: 1 излаз

◆ Релејни излаз: 2 излаза

◆ Аналогни излаз: 2 излаза, 0/4 ~ 20мА или 0 ~ 10В

● Карактеристике техничких перформанси

◆ Режим управљања: без ПГ векторске контроле, В / Ф контрола, контрола обртног момента.

◆ капацитет преоптерећења: 150% називна струја 60-их; 180% оцењене струје 10с

◆ Покретање обртног момента: Нема ПГ векторске контроле: 0,5Хз / 150% (СВЦ)

◆ Однос брзине: нема ПГ векторска контрола: 1: 100

● Функционалне карактеристике

◆ Режим подешавања фреквенције: Дигитално подешавање, аналогно подешавање, серијска комуникација Подешавање, вишедесечна, ПИД поставка итд.

◆ Функција контроле ПИД-а

◆ Функција управљачког управљања са више брзине: 16 Контрола брзине

◆ Функција контроле љуљачке фреквенције

 Инстантани неуспех струје без заустављања функције

◆ Брза / јог кључна функција: више-функција кључ пречице које слободно дефинишу корисници

◆ Аутоматска функција прилагођавања напона: Када се напајање мрежним напона промени, аутоматски може да држи константну напону

◆ Омогућити до 25 врста функција заштите грешака: преко струје, преко напона, под напоном, преко температуре, губитка температуре, преоптерећења и друге заштите

Апликација производа

Производи се могу користити у металургији и хемијској индустрији, компресорима, дизалицама, општинским инжењерским приликама.

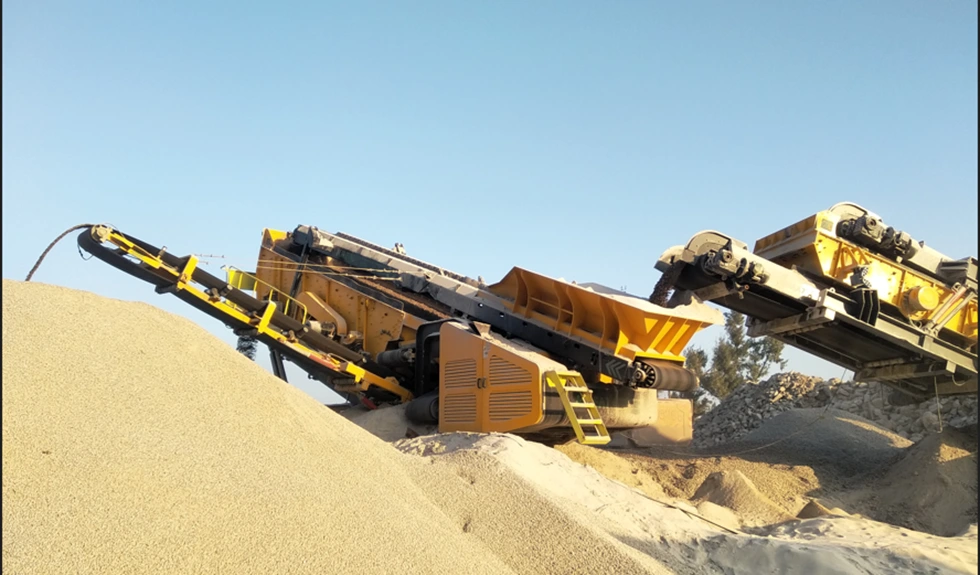

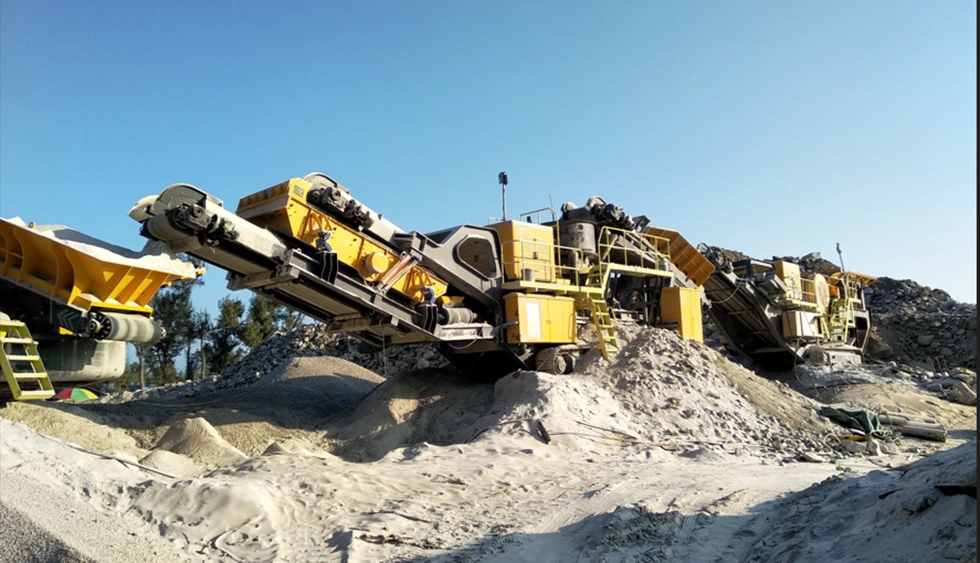

Црусхер, сортирајте камење различитих величина.

ВФД се широко користи у индустрији дробилице, може се користити у ударном дробилицу, дробилицама чељусти, конус дробилице, чекићем Црусхер-у, може се користити у домаћину високог снагу, смањује почетну струју, подесите брзину дробиља, али такође може да уштеди око 50%. Претварач фреквенције који се користи у дробилишту може смањити механички утицај и проширити радни век опреме.

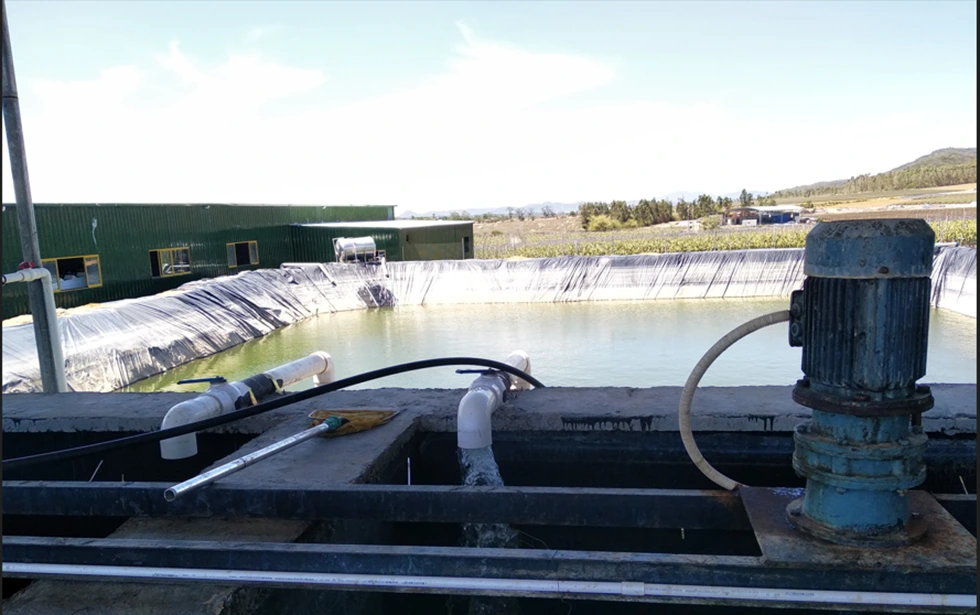

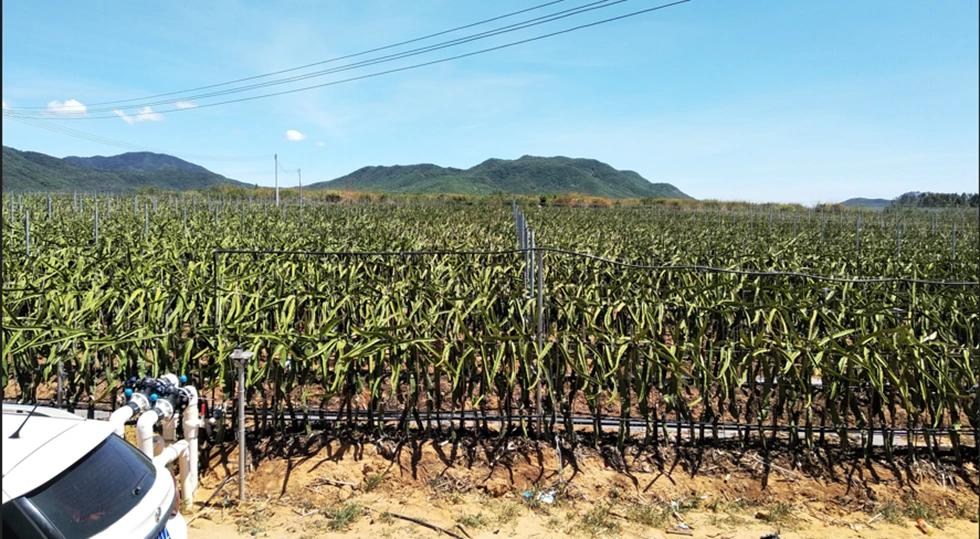

Наводњавање

У наводњавању пољопривреде, ВФД за константно напајање притиском је готово стандардно. Пре свега, у процесу покретања пумпе, ВФД може постепено повећати своју радну фреквенцију, тако да пумпа може полако да ради полако, тако да вода не изазива превише утицаја на цевовод. ВФД се затим може користити у комбинацији са маномјерним манором даљинског притиска или сензором притиска да бисте изједначили притисак у нашим цеви. Коначно, ВФД може да контролише цевовод заштите притиска, али и сопственом преоптерећеном, под притиском на заштиту под притиском на смањење оштећења пумпе.

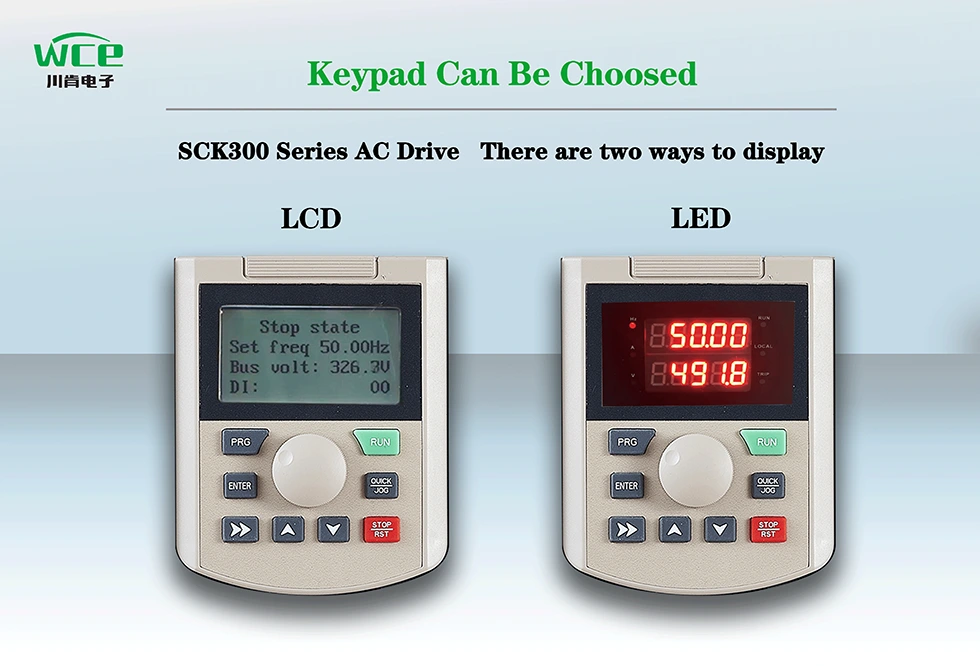

Доступни су два начина приказа:

1.ЛЦД Екран: Дођите са кинеским и енглеским дисплејом, можете прилагодити руски, португалски, шпански, перзијски и други језици.

2.ЛЕД ДИСПЛАИ: Традиционални дисплеј дигиталног цеви, Двокреветна линија, посматрајте два скупа података истовремено.

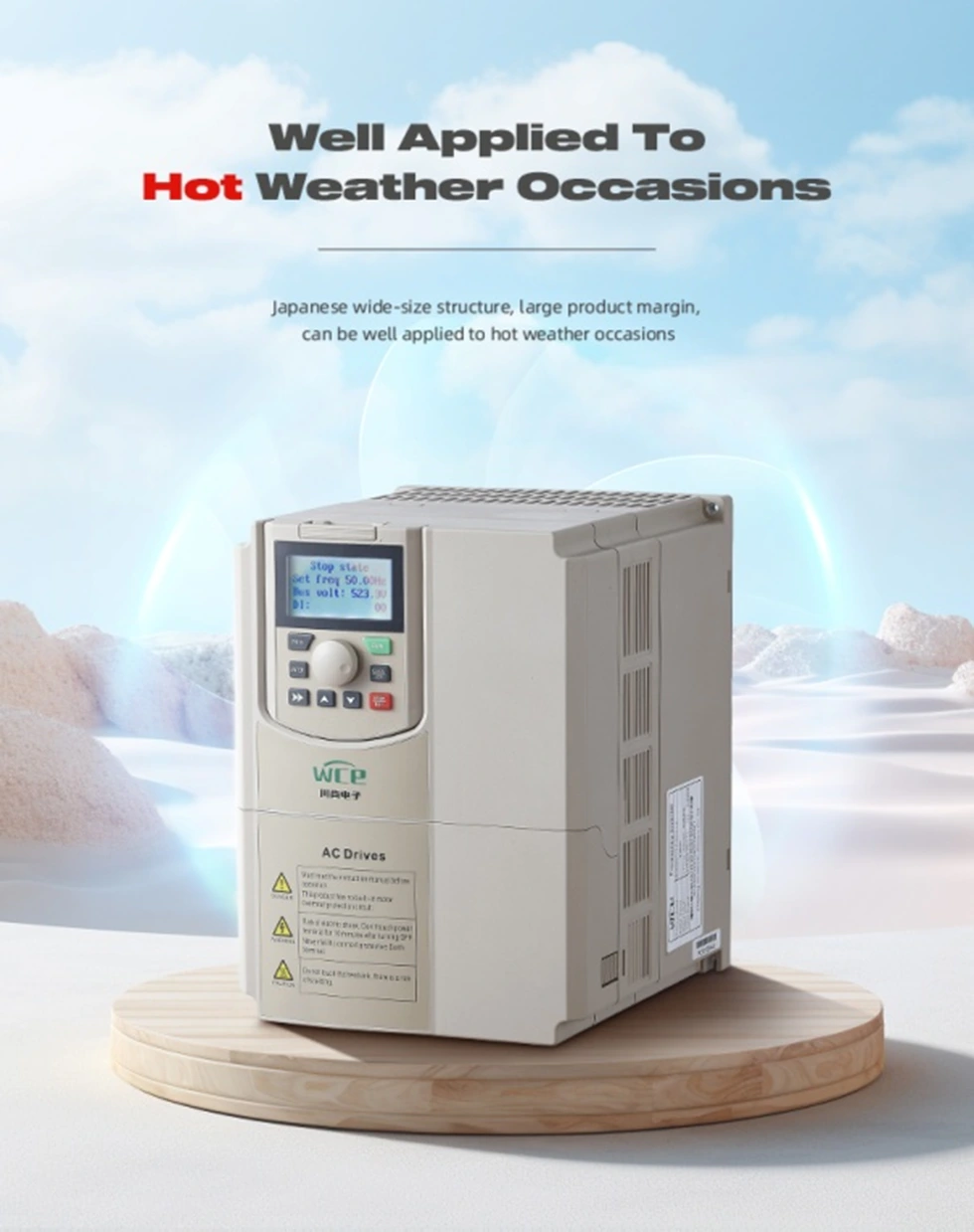

ВФД запремина је велика структура, већи радијатор, стопа коришћења производа, може нормално радити у врућем окружењу као што је тропски.

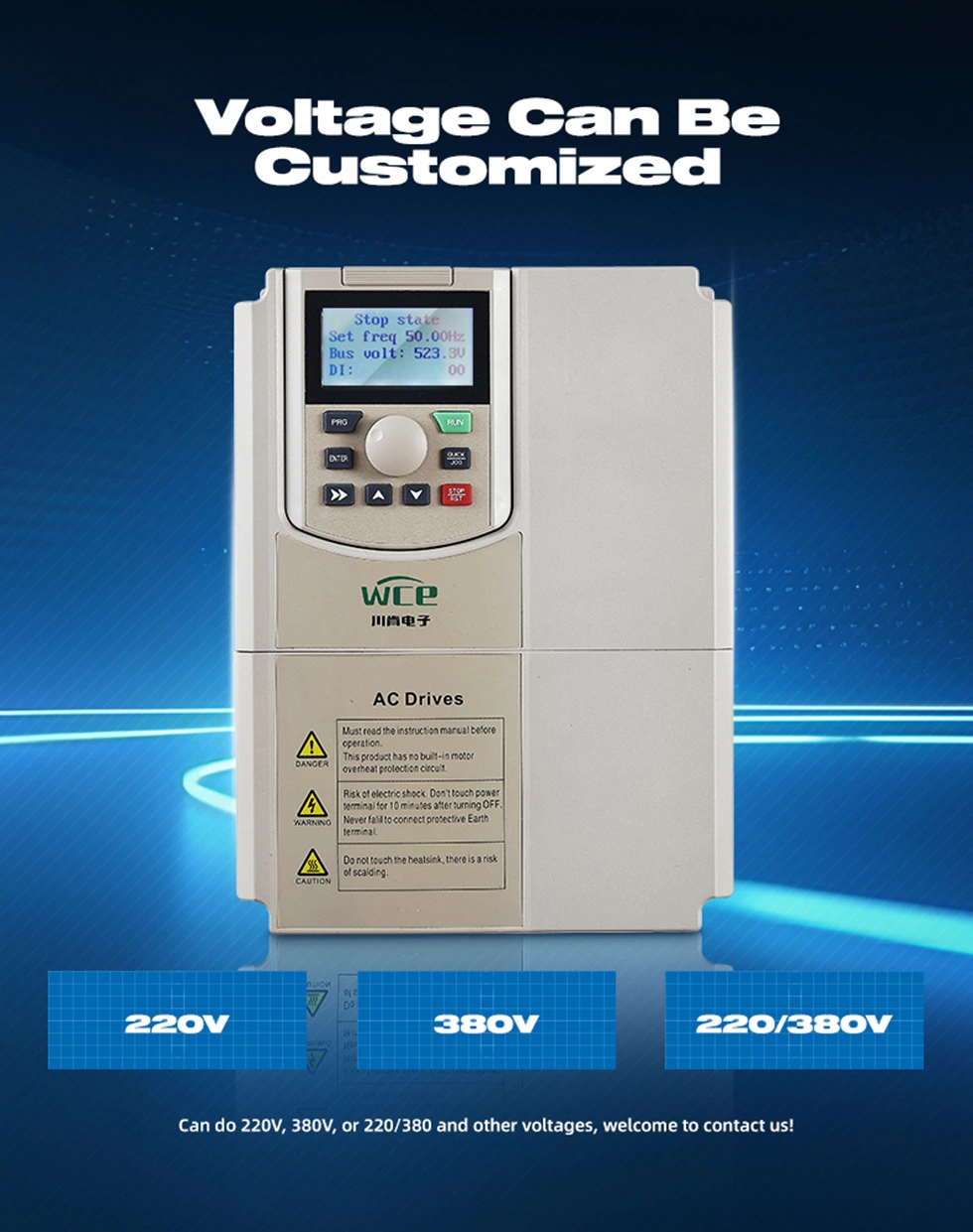

Различите врсте улазних и излазних начина могу се прилагодити:

1.3п 380В улаз на 3П 380В излаз.

2. 3П220В Улаз на 3П220В излаз.

3. 3П660В Улаз на 3П660В излаз.

4. 1П220В Улаз на 3П 380В излаз.

5. 1П220В Улаз на 3П220В излаз.

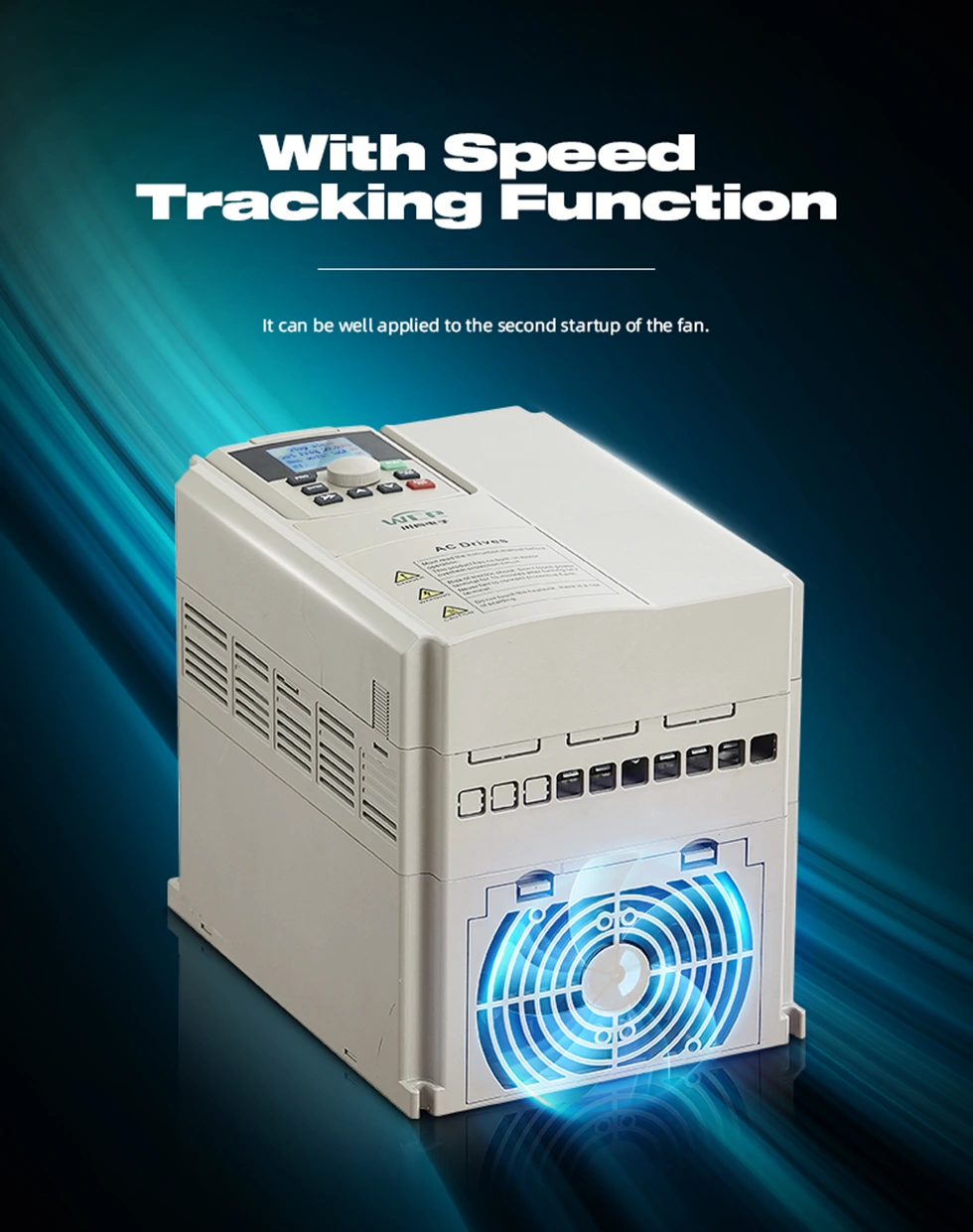

Са функцијом праћења брзине, може се боље двоструко почети.

Долази са Модбус РТУ комуникацијом и може имплементирати МОДБУС ТЦП, ПРПФИБУС и ПРОФИНЕТ додавањем картица за проширење.

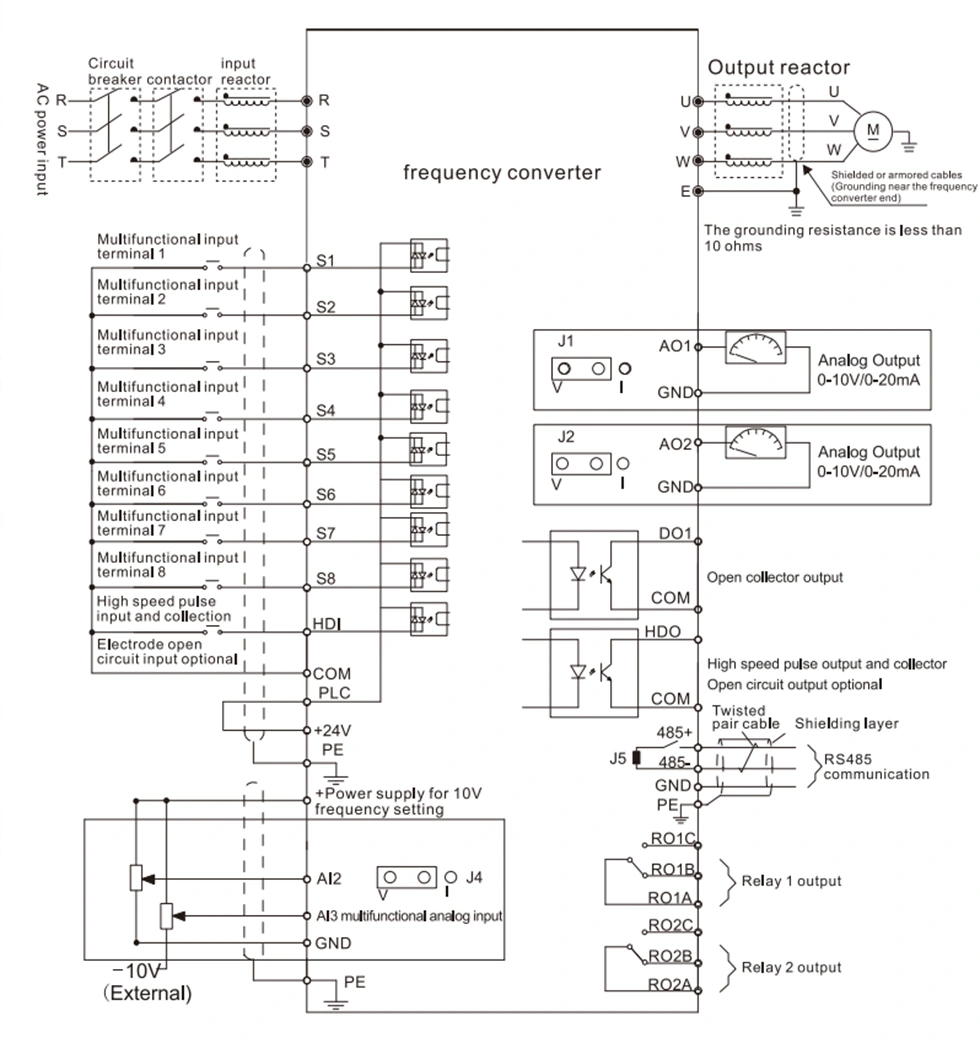

ВФД дијаграм ожичења.
