3 фаза 380В АЦ Дриве ВФД

ВЦЕ-ов СЦК300 серије серије су високо-функционални погони дизајнирани за индустријску аутоматизацију, широко коришћене у навијачима, пумпама, транспортним тракама, дробилицама и другом опрему. Његово језгро усваја напредна технологија контроле вектора, која има карактеристике прецизности велике брзине, уштеду енергије и високе ефикасности, стабилног рада итд. И могу да задовоље потребе различитих индустријских сценарија. Такође смо направили прилагођена решења за управљачке ормаре на мобилним грмљавином, која савршено делују на многим местима широм земље.

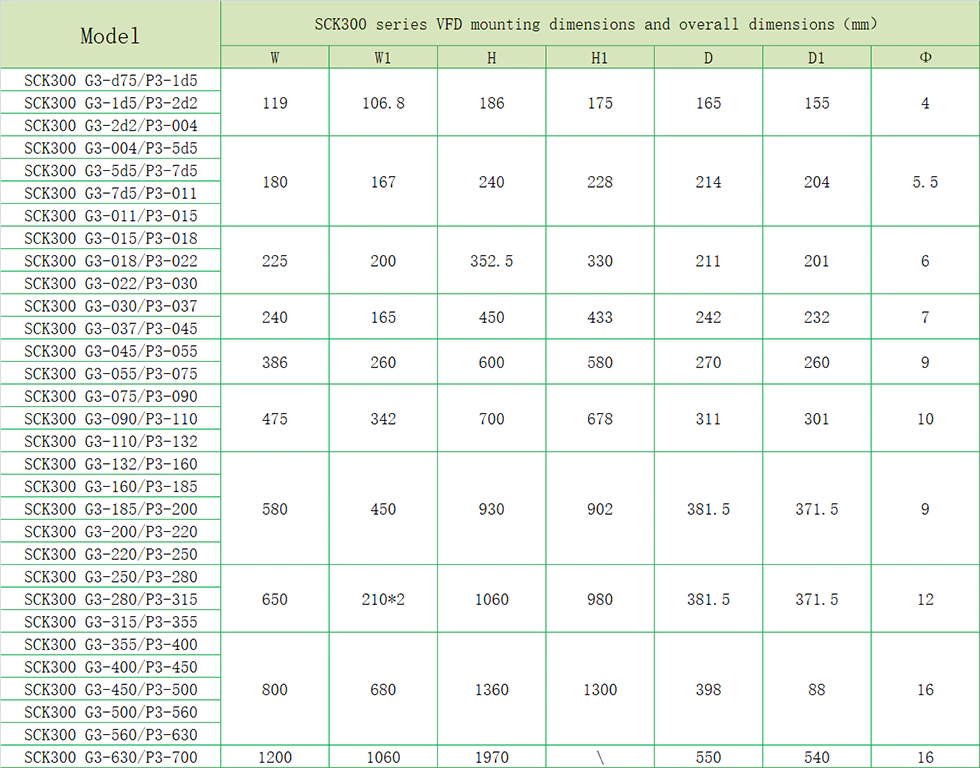

Параметар производа (спецификација)

Функција производа

● И / О карактеристике

◆ Улазни напонски распон: 220В / 380В / 660В ± 15%

◆ Улазни фреквенцијски опсег: 47 ~ 63Хз

◆ Домет излазног напона: 0 ~ Називни улазни напон

Опсег излазног фреквенције: 0 ~ 400Хз

● Функционалне карактеристике

◆ Режим подешавања фреквенције: Дигитално подешавање, аналогно подешавање, серијска комуникација Подешавање, вишедесечна, ПИД поставка итд.

◆ Функција контроле ПИД-а

◆ Функција управљачког управљања са више брзине: 16 Контрола брзине

◆ Функција контроле љуљачке фреквенције

 Инстантани неуспех струје без заустављања функције

◆ Брза / јог кључна функција: више-функција кључ пречице које слободно дефинишу корисници

◆ Аутоматска функција прилагођавања напона: Када се напајање мрежним напона промени, аутоматски може да држи константну напону

◆ Омогућити до 25 врста функција заштите грешака: преко струје, преко напона, под напоном, преко температуре, губитка температуре, преоптерећења и друге заштите

● Функције периферног интерфејса

◆ Програмирани дигитални улаз: 8 улаз

◆ Програмирани аналогни улаз: АИ1: 0 ~ 10В Улаз, АИ2: 0 ~ 10В или 0 ~ 20МА улаз

◆ Отворени излаз са колектора: 1 излаз

◆ Релејни излаз: 2 излаза

◆ Аналогни излаз: 2 излаза, 0/4 ~ 20мА или 0 ~ 10В

● Карактеристике техничких перформанси

◆ Режим управљања: без ПГ векторске контроле, В / Ф контрола, контрола обртног момента.

◆ капацитет преоптерећења: 150% називна струја 60-их; 180% оцењене струје 10с

◆ Покретање обртног момента: Нема ПГ векторске контроле: 0,5Хз / 150% (СВЦ)

◆ Однос брзине: нема ПГ векторска контрола: 1: 100

Апликација производа

Производи се могу користити у рударству, навијачима, пумпама, новој енергетској опреми и другим приликама.

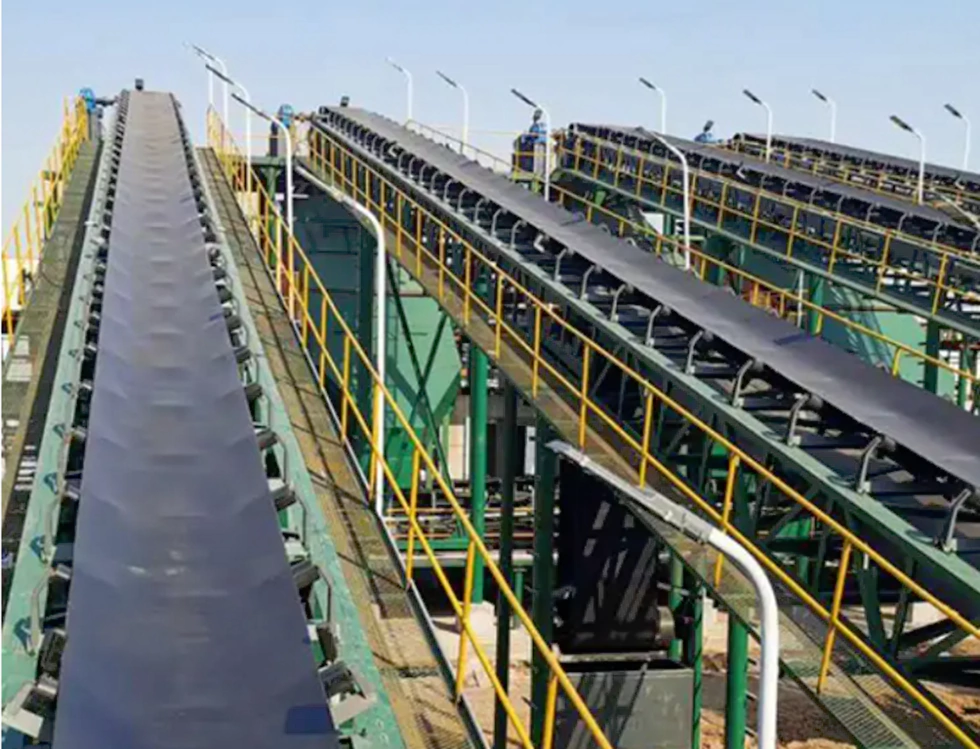

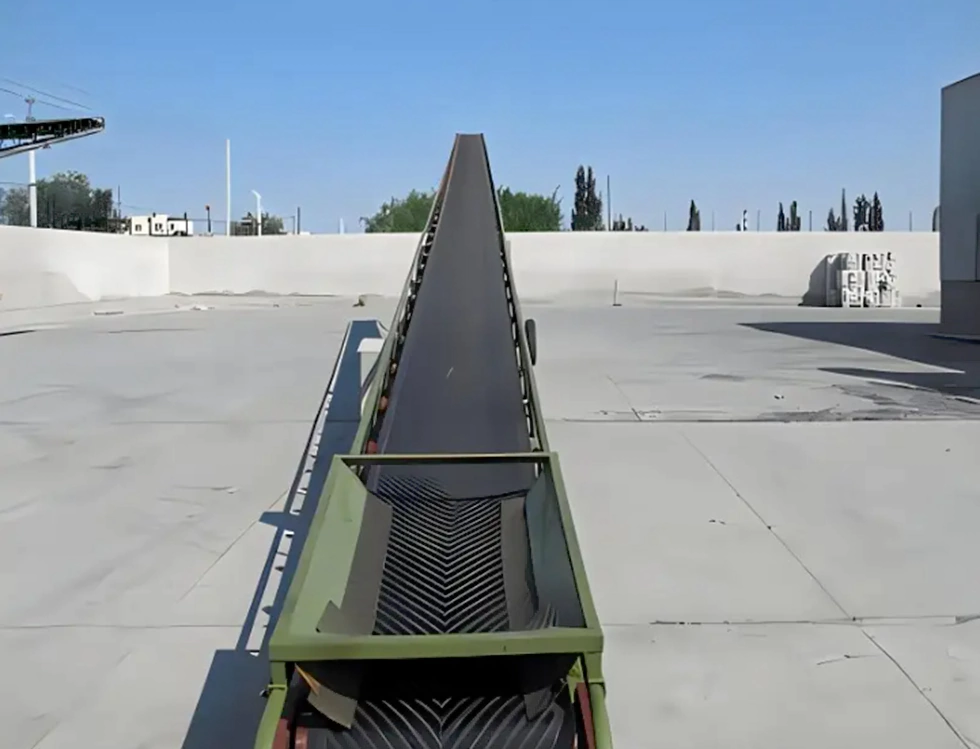

Транспортна трака, транспортна роба

Примена фреквенцијског претварача у транспортном систему је једна од кључних технологија за постизање ефикасног и тачног преноса и сортирања материјала

1. МУЛТИ-СПЕЕД МАТЕРИЈАЛНИ ТРАНСМЕРИ

Сценариј: Пренос пакета различитих величина / тежине у логистичком складишту

Реализовано:

Вишеструки сетови параметара брзине (као што су 30Хз / 50Хз / 80Хз) су унапред подешени и пребачени ПЛЦ или ХМИ.

У комбинацији са фотоелектричним сензором за откривање величине пакета, аутоматски се подудара са брзином (велика ниска брзина против клизања, мала ефикасност велике брзине).

2 Прецизно позиционирање и сортирање

Сценариј: Екпресс Центра за сортирање преусмерава парцеле по одредишту

Реализовано:

Повратне информације о повезивању + инвертер контрола затворене петље, тачност позиционирања до ± 1 мм.

Када пакет стигне на луку сортирања, претварач врши фиксно заустављање (ДЦ кочење + нула брзина лебдења) у комбинацији са притиском на акцију шипке / роботске руке.

3. Синхрона колаборативна контрола

Сценариј: МУЛТИ-сегмент транспортне траке пренос релеја

Реализовано:

Режим управљања мастер / славе: Мастер фреквенцијски претварач шаље упутства фреквенције, а машина са робовима синхроно следи путем модбуса / Цанопен-а.

Каскадна контрола: Задњи транспортер је 5% бржи од предње, избегавајући нагомилавање предмета.

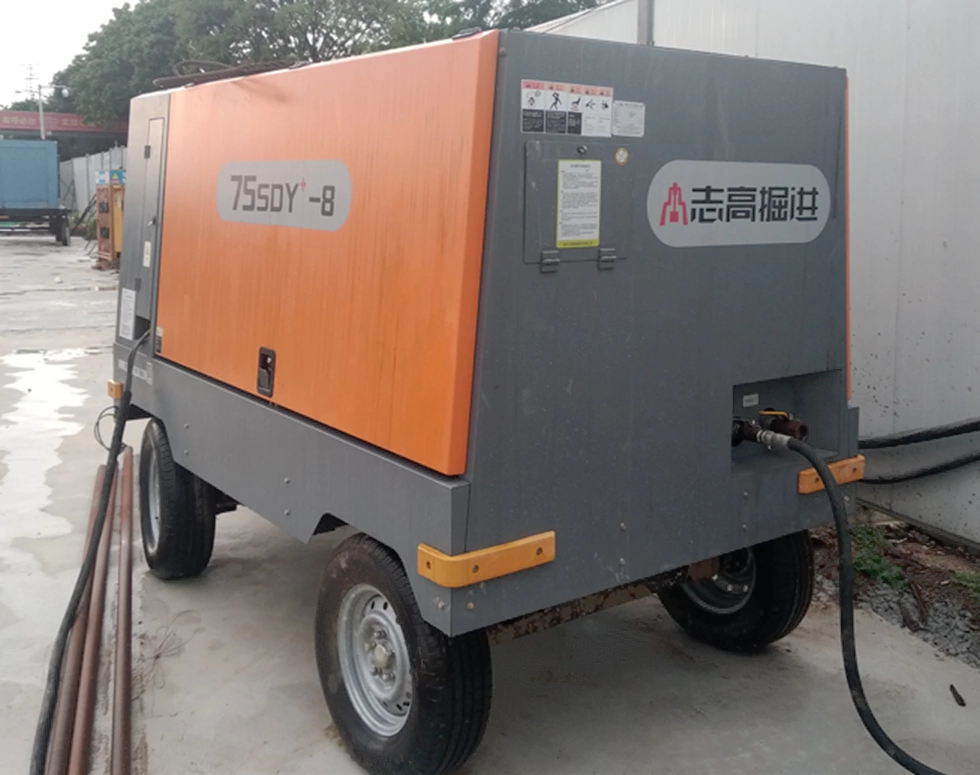

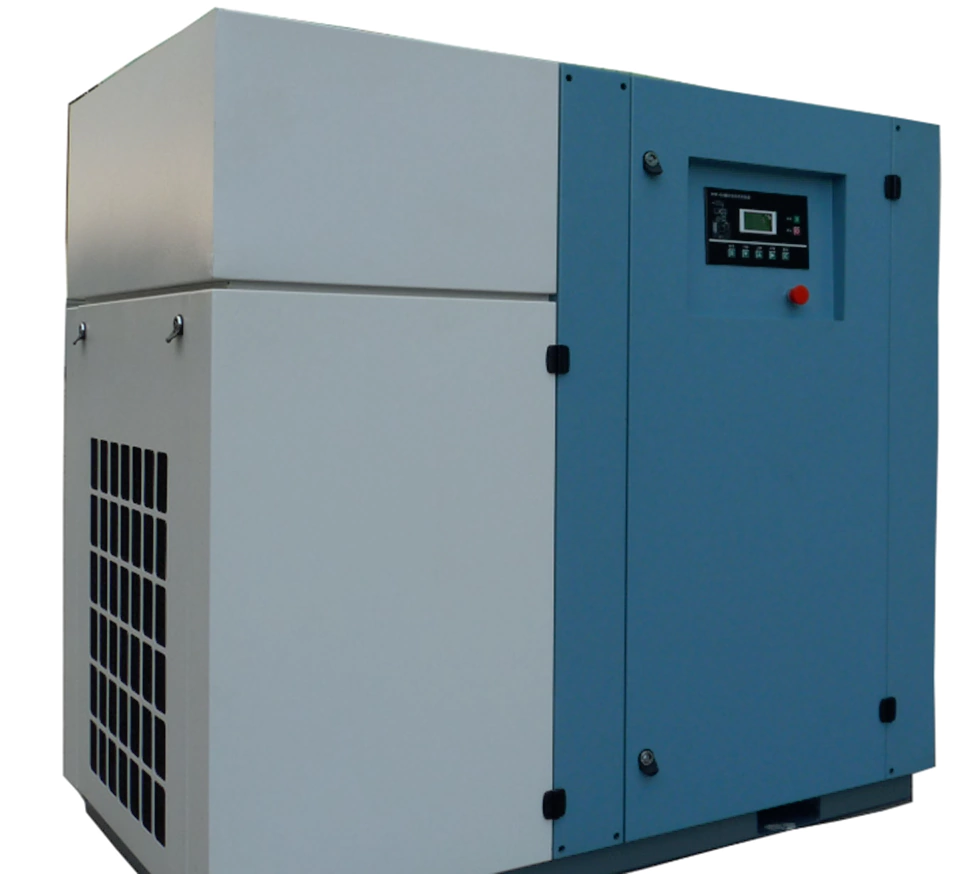

Компресор ваздуха

Инвертер ваздушног компресора је специјални претварач прилагођен свим врстама ваздушних компресора. Променљива фреквенцијска трансформација компресора за ваздух може да направи притисак на гас стабилно, путем регулатора притиска, компресор за ваздух може да ради на раду под постављеном вредношћу притиска, притисак је стабилан и поуздан, а притисак се у било ком тренутку постаје подешавање и подесив притисак. Мотор за постизање меког старта, сервис компресора Животни и одржавање циклуса ће бити увелико продужен. Запремина издувних компресора ваздуха контролише се брзином компресора за ваздух, плоча за ваздух у цилиндру се више не отвара и затвара и услови рада као што су седиште вентила и пролеће, што избјегава нагли проток и гас високе температуре и товарење високог притиска и топлотно оптерећење је смањено.

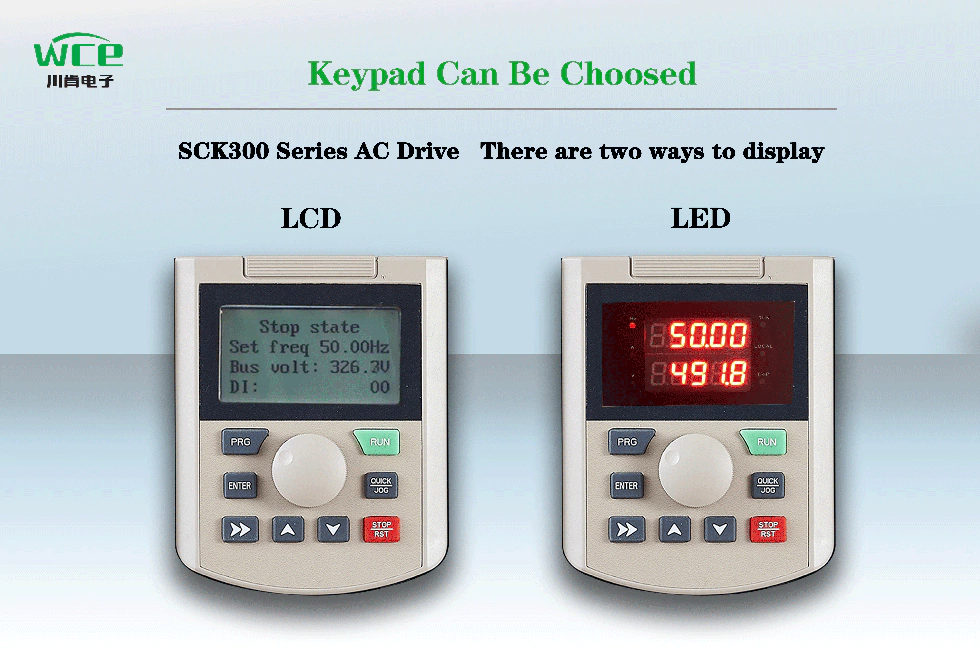

ЛЦД приказује вишеструки језик језичког језика и графике, ЛЕД приказ бројева, интуитивније, према вашим жељама

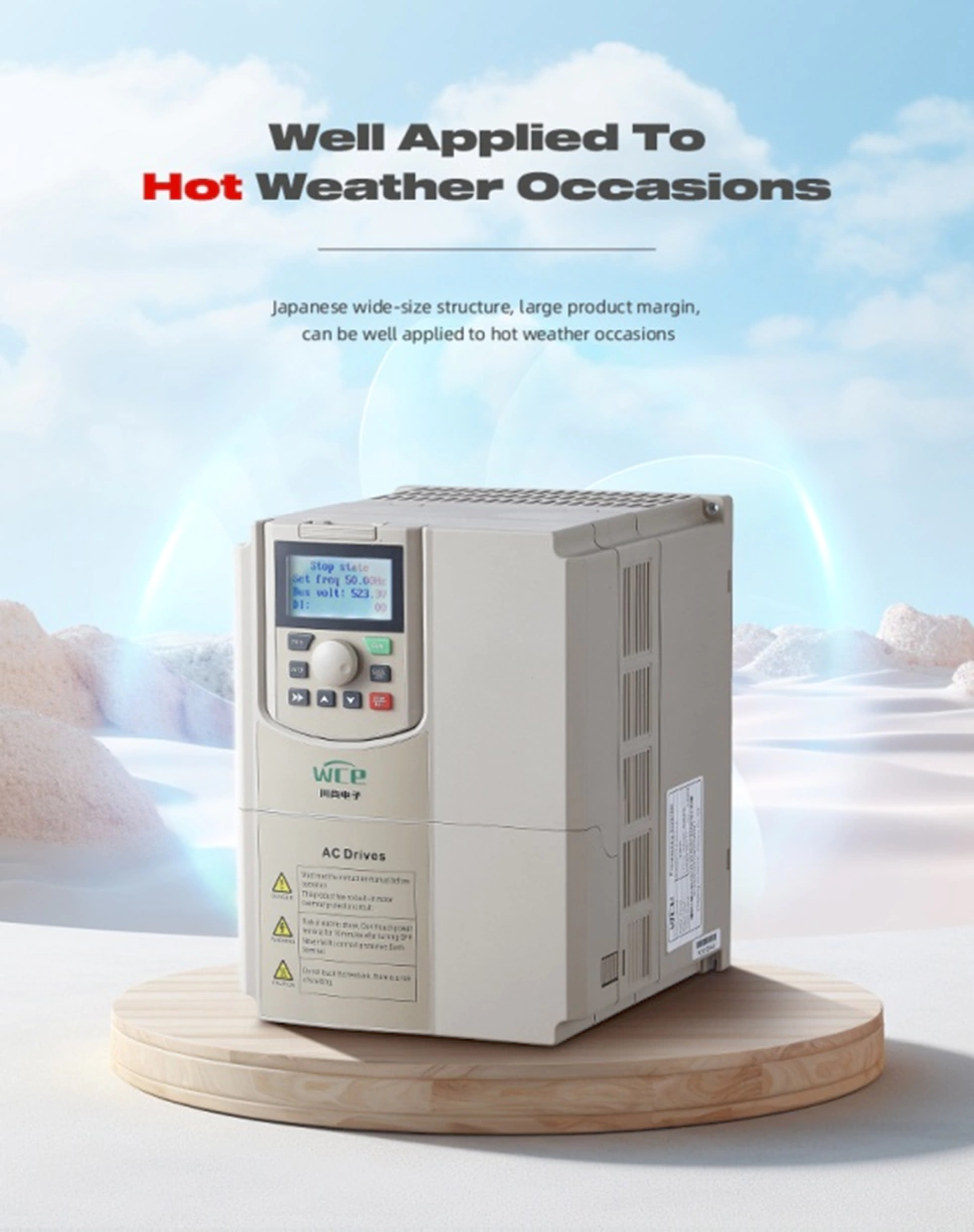

ВФД запремина је велика структура, већи радијатор, стопа коришћења производа, може нормално радити у врућем окружењу као што је тропски.

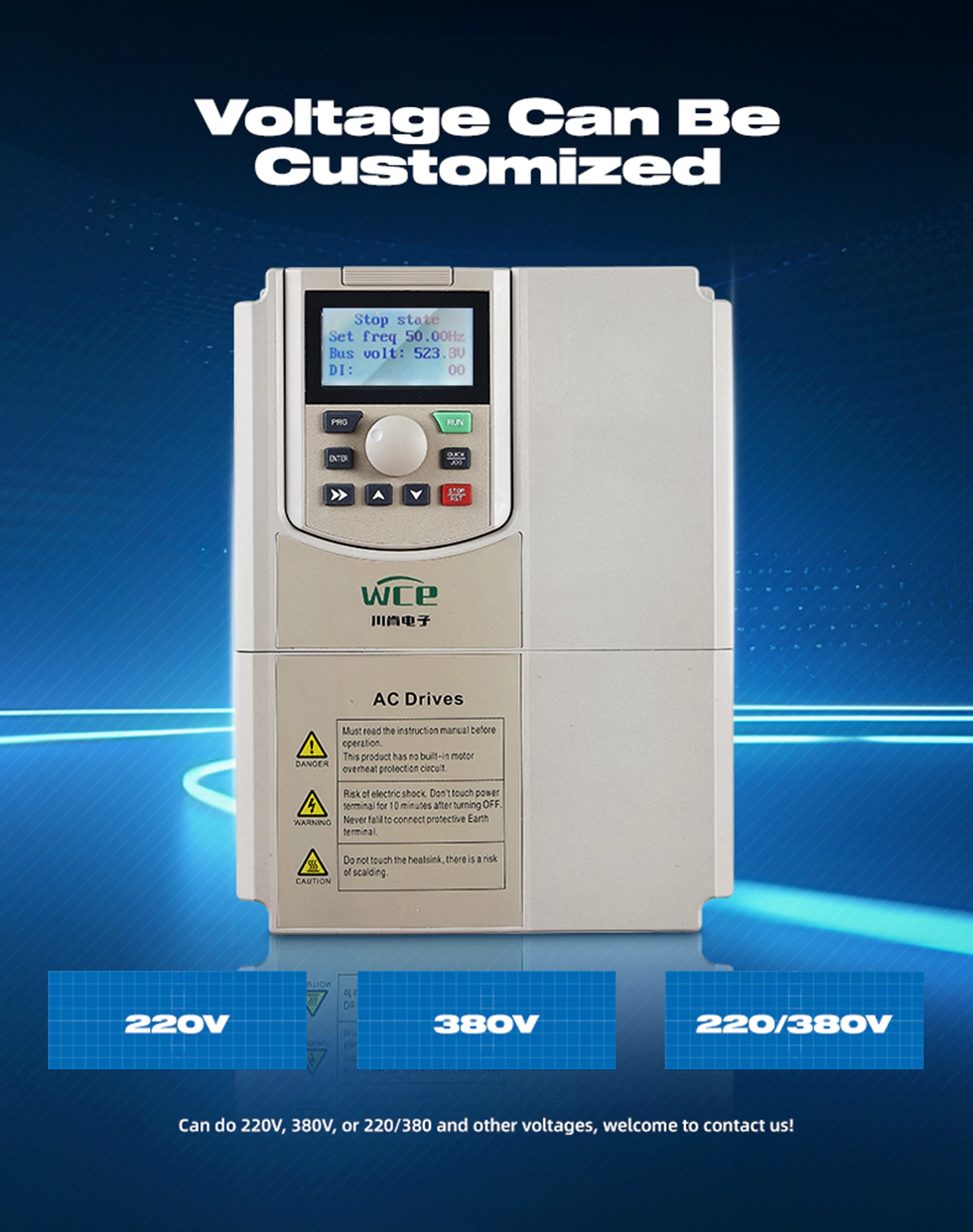

Различите врсте улазних и излазних начина могу се прилагодити:

1.3п 380В улаз на 3П 380В излаз.

2. 3П220В Улаз на 3П220В излаз.

3. 3П660В Улаз на 3П660В излаз.

4. 1П220В Улаз на 3П 380В излаз.

5. 1П220В Улаз на 3П220В излаз.

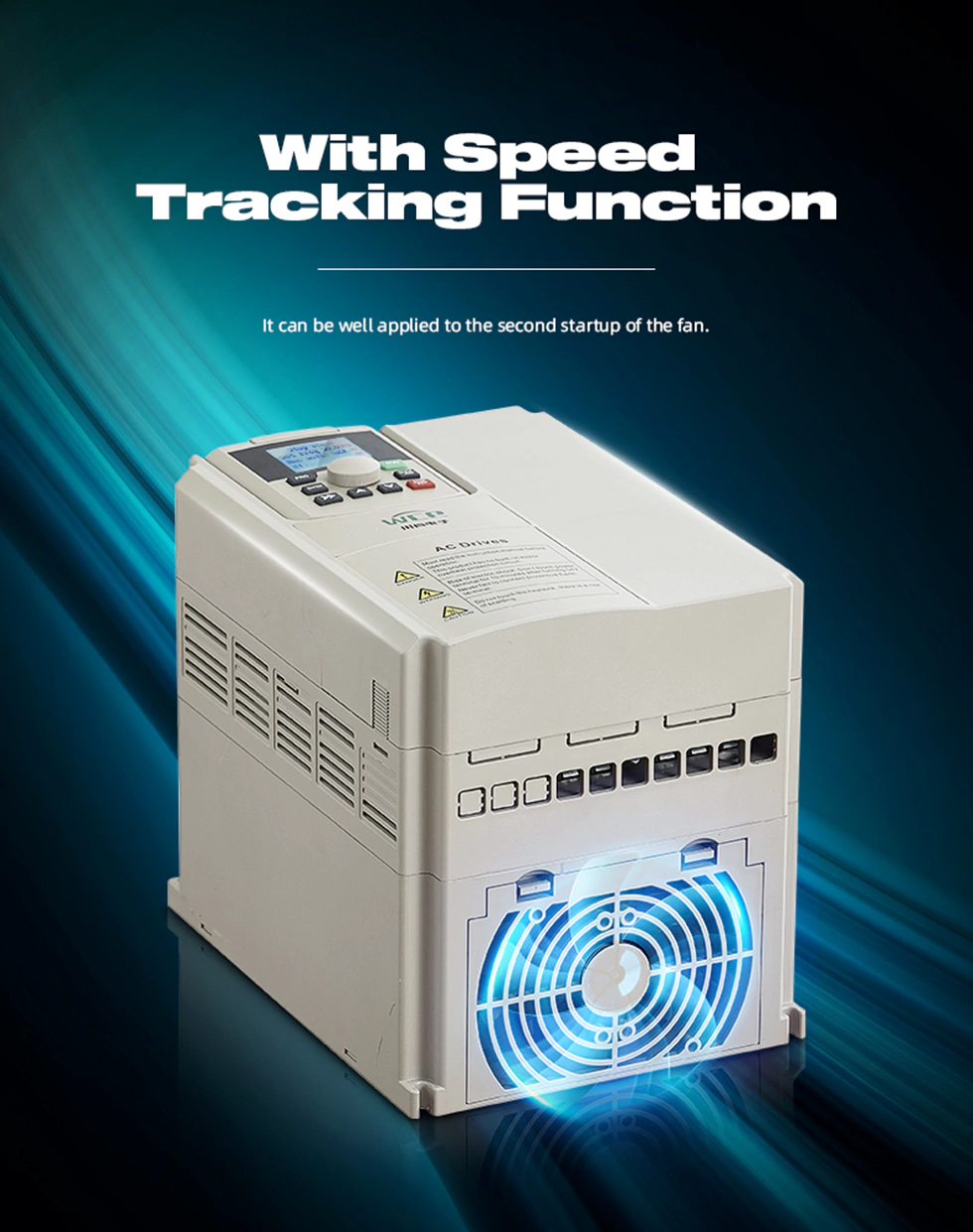

Са функцијом праћења брзине, може се боље двоструко почети.

Долази са Модбус РТУ комуникацијом и може имплементирати МОДБУС ТЦП, ПРПФИБУС и ПРОФИНЕТ додавањем картица за проширење.

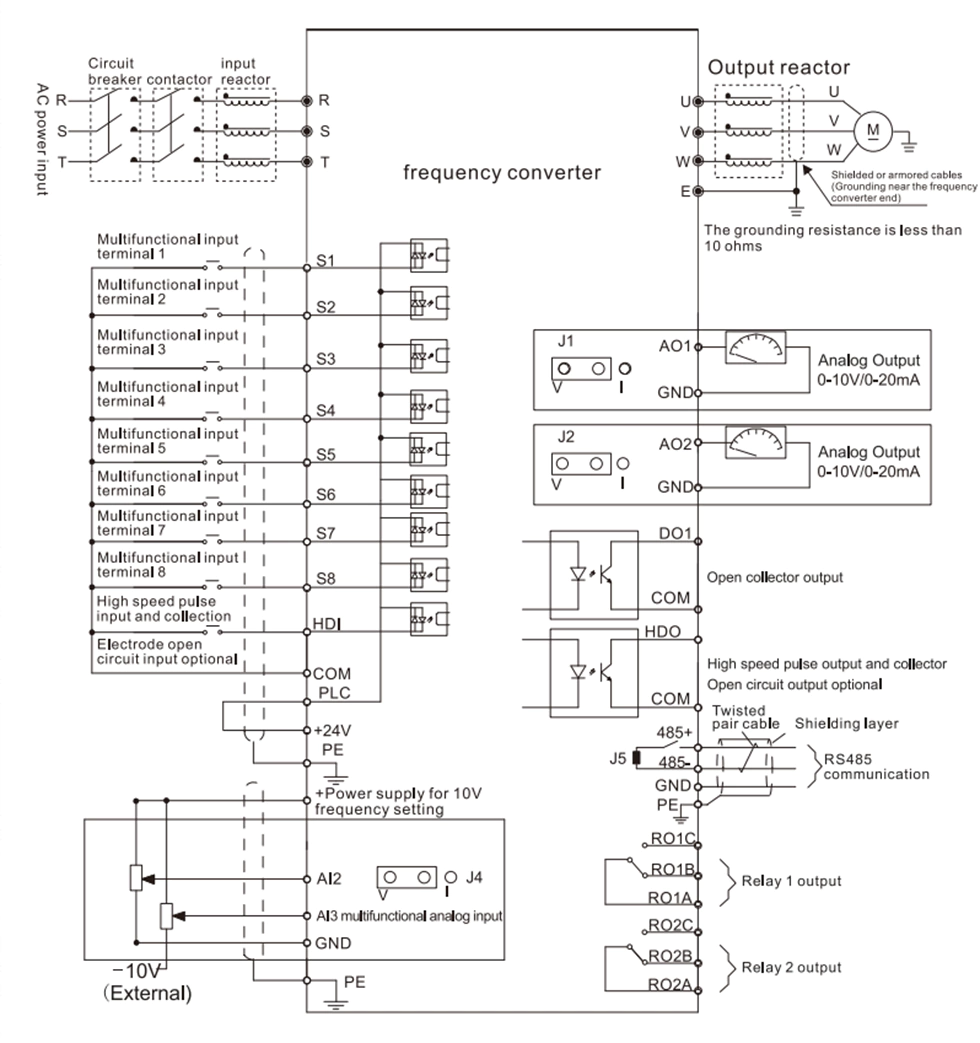

ВФД дијаграм ожичења.
