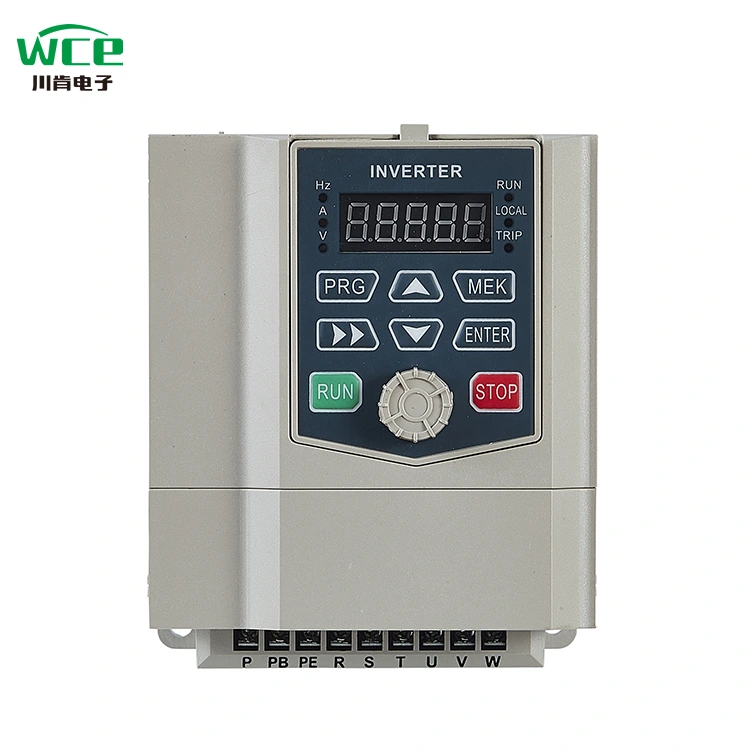

ВФД АЦ погон за вентилатор

ВЦЕ-ов СЦК300 серије серије су високо-функционални погони дизајнирани за индустријску аутоматизацију, широко коришћене у навијачима, пумпама, транспортним тракама, дробилицама и другом опрему. Његово језгро усваја напредна технологија контроле вектора, која има карактеристике прецизности велике брзине, уштеду енергије и високе ефикасности, стабилног рада итд. И могу да задовоље потребе различитих индустријских сценарија. Такође смо направили прилагођена решења за управљачке ормаре на мобилним грмљавином, која савршено делују на многим местима широм земље.

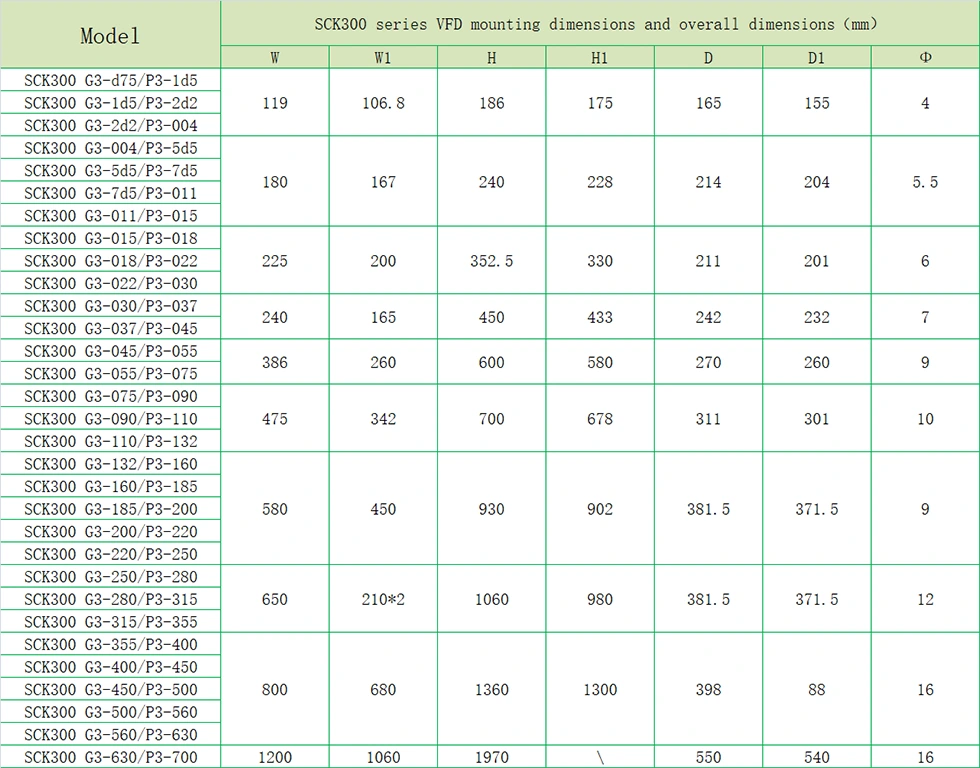

Параметар производа (спецификација)

Функција производа

● И / О карактеристике

◆ Улазни напонски распон: 220В / 380В / 660В ± 15%

◆ Улазни фреквенцијски опсег: 47 ~ 63Хз

◆ Домет излазног напона: 0 ~ Називни улазни напон

Опсег излазног фреквенције: 0 ~ 400Хз

● Функционалне карактеристике

◆ Режим подешавања фреквенције: Дигитално подешавање, аналогно подешавање, серијска комуникација Подешавање, вишедесечна, ПИД поставка итд.

◆ Функција контроле ПИД-а

◆ Функција управљачког управљања са више брзине: 16 Контрола брзине

◆ Функција контроле љуљачке фреквенције

 Инстантани неуспех струје без заустављања функције

◆ Брза / јог кључна функција: више-функција кључ пречице које слободно дефинишу корисници

◆ Аутоматска функција прилагођавања напона: Када се напајање мрежним напона промени, аутоматски може да држи константну напону

◆ Омогућити до 25 врста функција заштите грешака: преко струје, преко напона, под напоном, преко температуре, губитка температуре, преоптерећења и друге заштите

● Функције периферног интерфејса

◆ Програмирани дигитални улаз: 8 улаз

◆ Програмирани аналогни улаз: АИ1: 0 ~ 10В Улаз, АИ2: 0 ~ 10В или 0 ~ 20МА улаз

◆ Отворени излаз са колектора: 1 излаз

◆ Релејни излаз: 2 излаза

◆ Аналогни излаз: 2 излаза, 0/4 ~ 20мА или 0 ~ 10В

● Карактеристике техничких перформанси

◆ Режим управљања: без ПГ векторске контроле, В / Ф контрола, контрола обртног момента.

◆ капацитет преоптерећења: 150% називна струја 60-их; 180% оцењене струје 10с

◆ Покретање обртног момента: Нема ПГ векторске контроле: 0,5Хз / 150% (СВЦ)

◆ Однос брзине: нема ПГ векторска контрола: 1: 100

Апликација производа

Производи се могу користити у рударству, навијачима, пумпама, новој енергетској опреми и другим приликама.

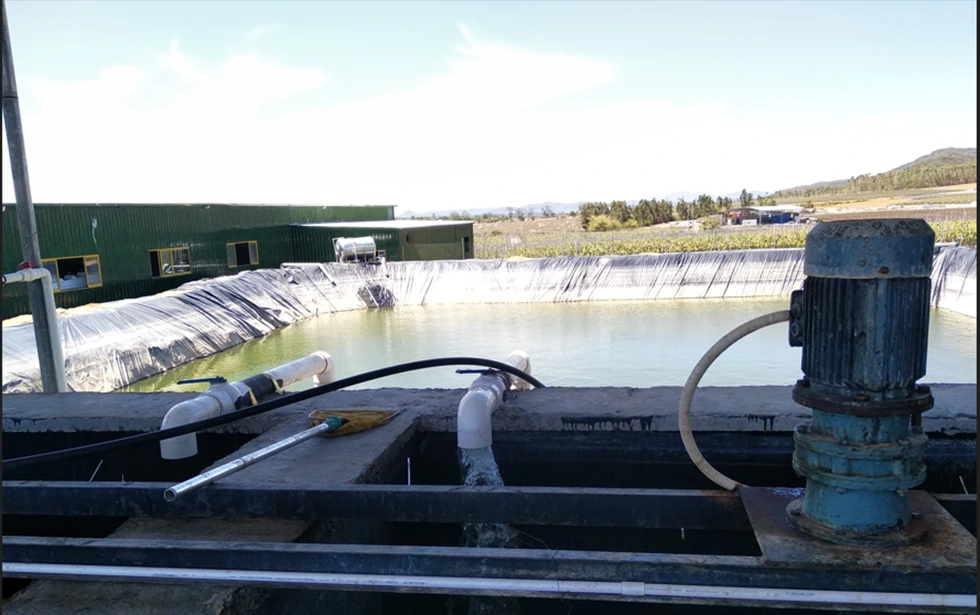

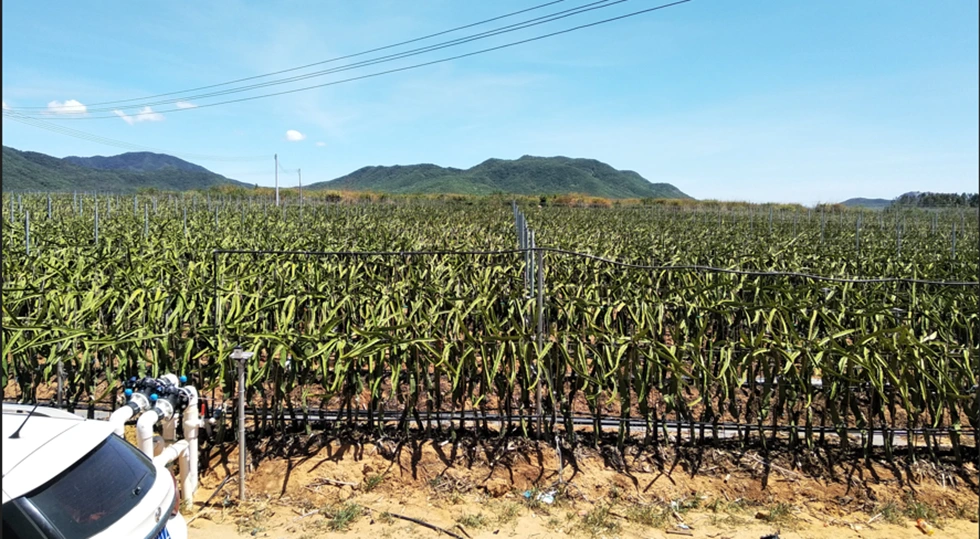

Наводњавање

У наводњавању пољопривреде, ВФД за константно напајање притиском је готово стандардно. Пре свега, у процесу покретања пумпе, ВФД може постепено повећати своју радну фреквенцију, тако да пумпа може полако да ради полако, тако да вода не изазива превише утицаја на цевовод. ВФД се затим може користити у комбинацији са маномјерним манором даљинског притиска или сензором притиска да бисте изједначили притисак у нашим цеви. Коначно, ВФД може да контролише цевовод заштите притиска, али и сопственом преоптерећеном, под притиском на заштиту под притиском на смањење оштећења пумпе.

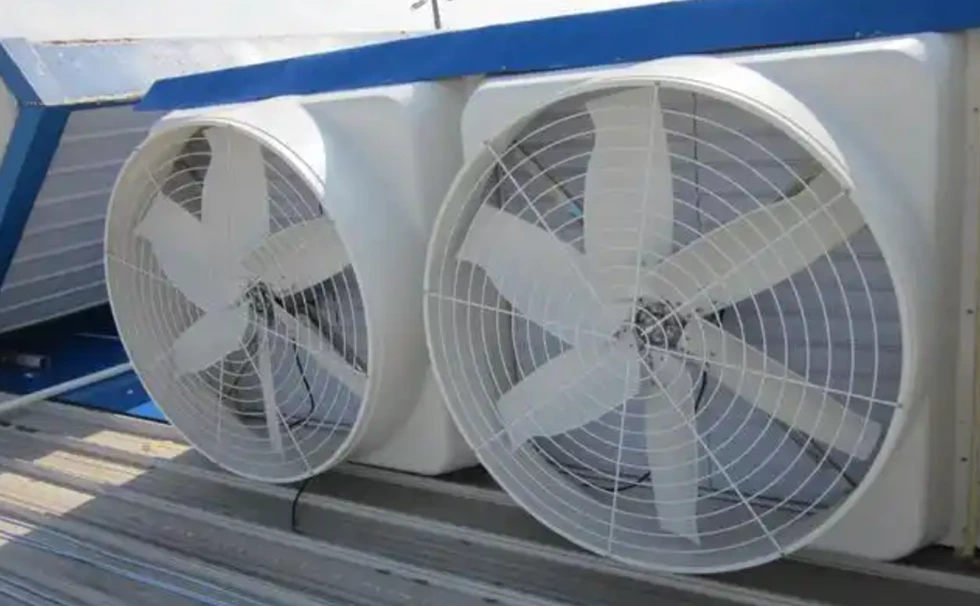

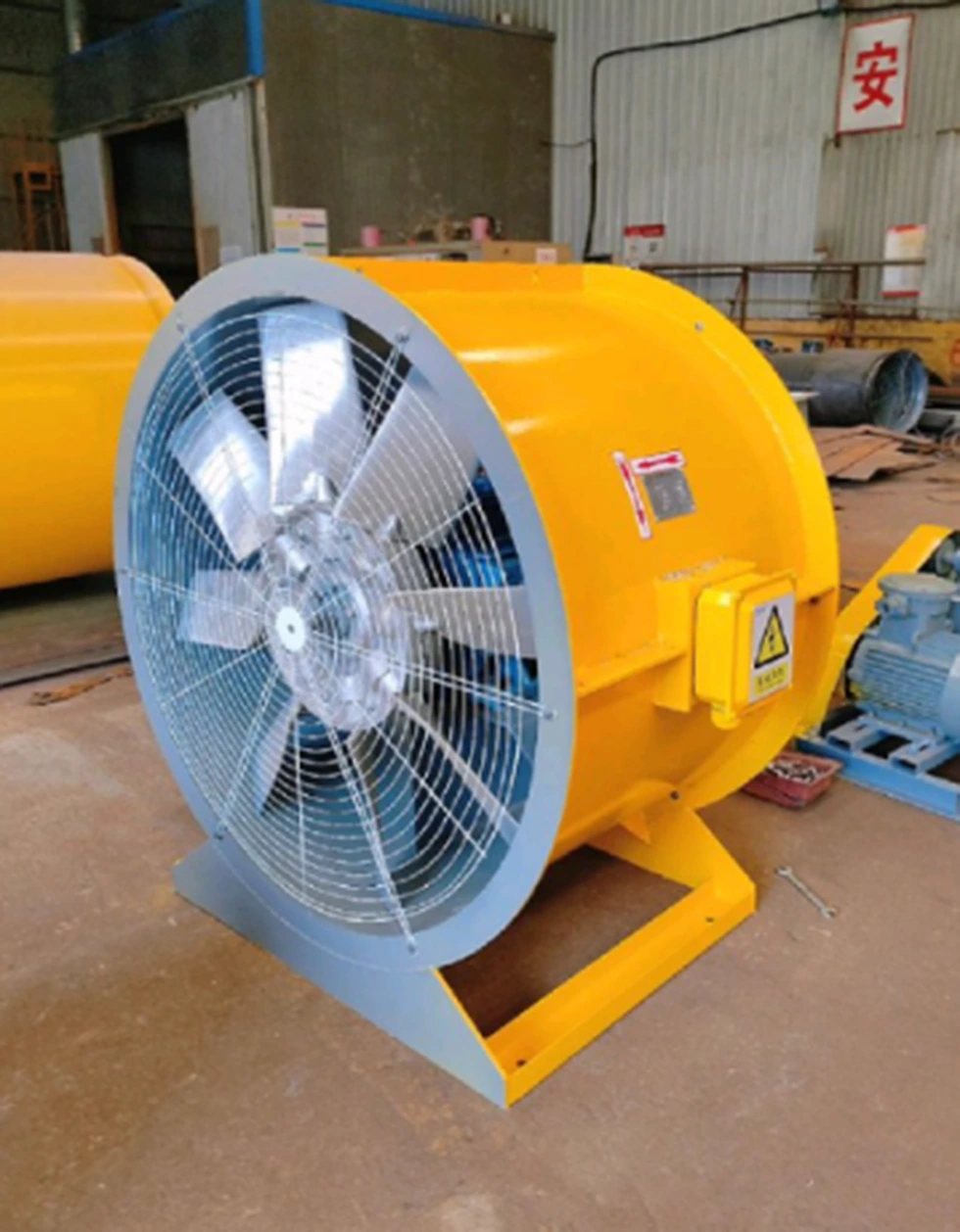

Навијачи

Примена фреквенцијског претварача у области навијача не само у великој мери смањује потрошњу енергије, већ и побољшава тачност система и ниво аутоматизације кроз интелигентну контролу. ВЦЕ-ов СЦК300 серија, са својим високим компатибилношћу и алгоритама за уштеду енергије, може да покрива различите потребе малих вентилатора у велике индустријске фанове, помажући компанијама да постигну зелену и ефикасну производњу.

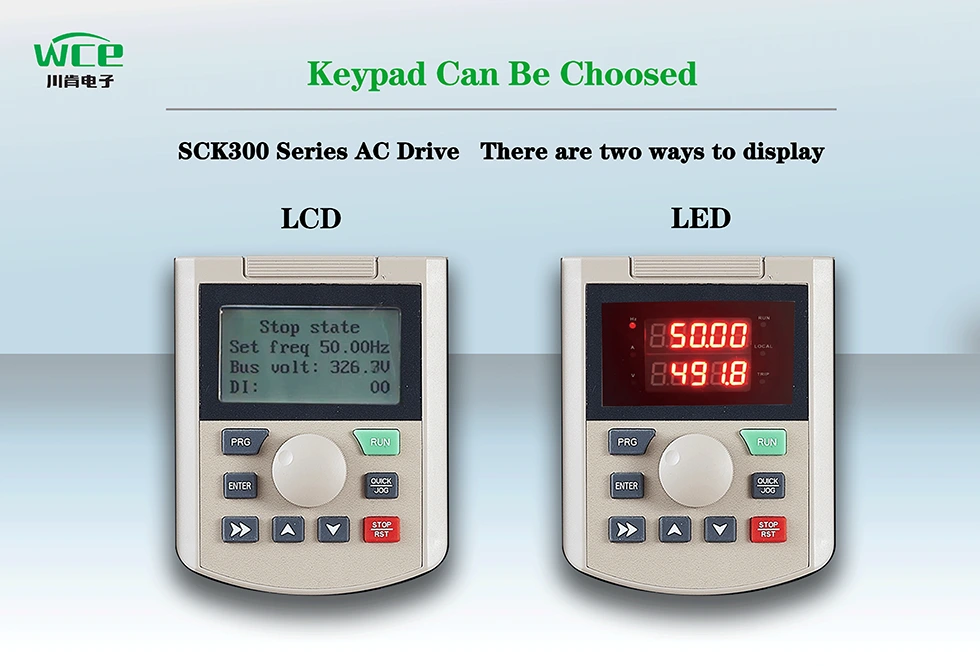

ЛЦД приказује вишеструки језик језичког језика и графике, ЛЕД приказ бројева, интуитивније, према вашим жељама

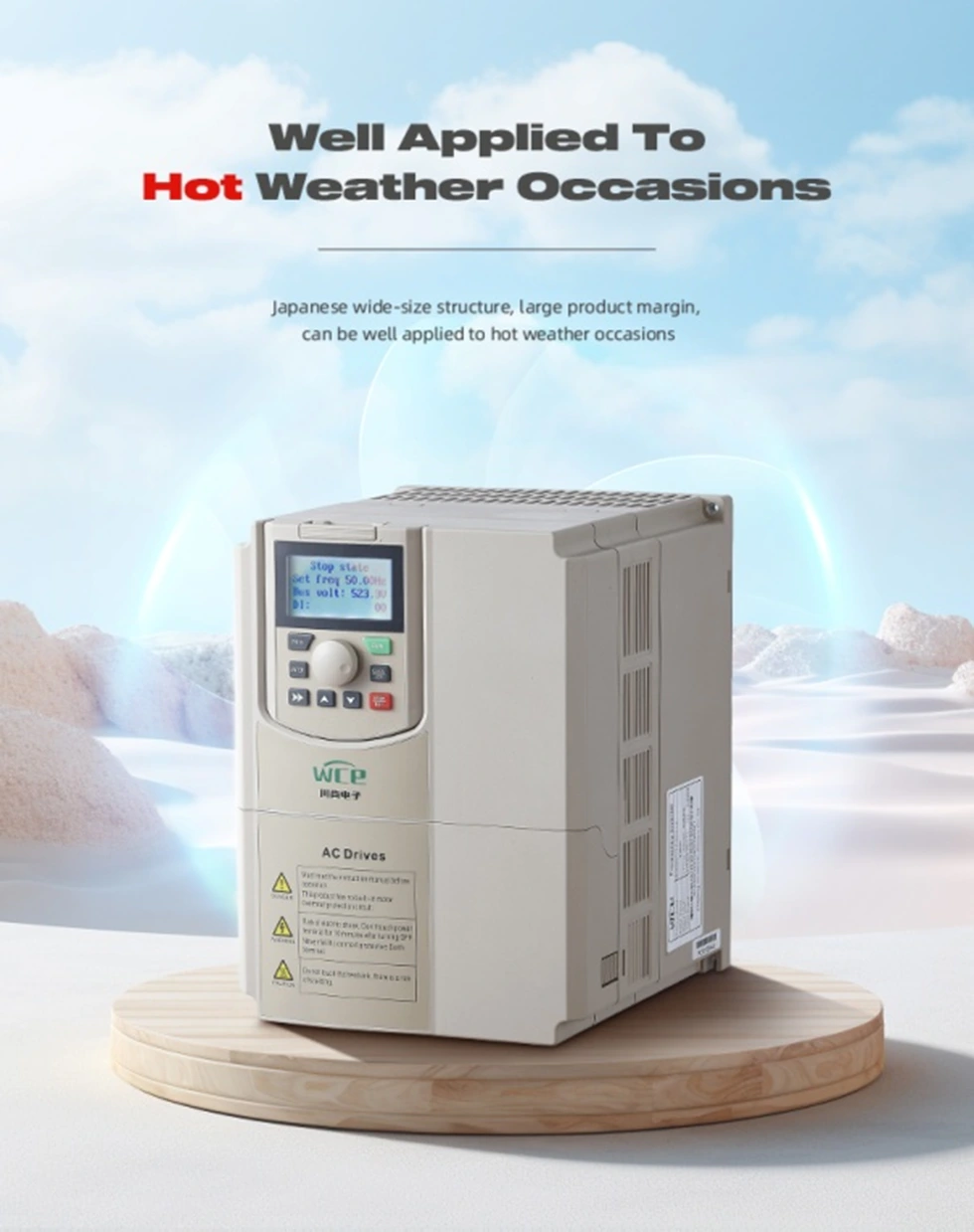

ВФД запремина је велика структура, већи радијатор, стопа коришћења производа, може нормално радити у врућем окружењу као што је тропски.

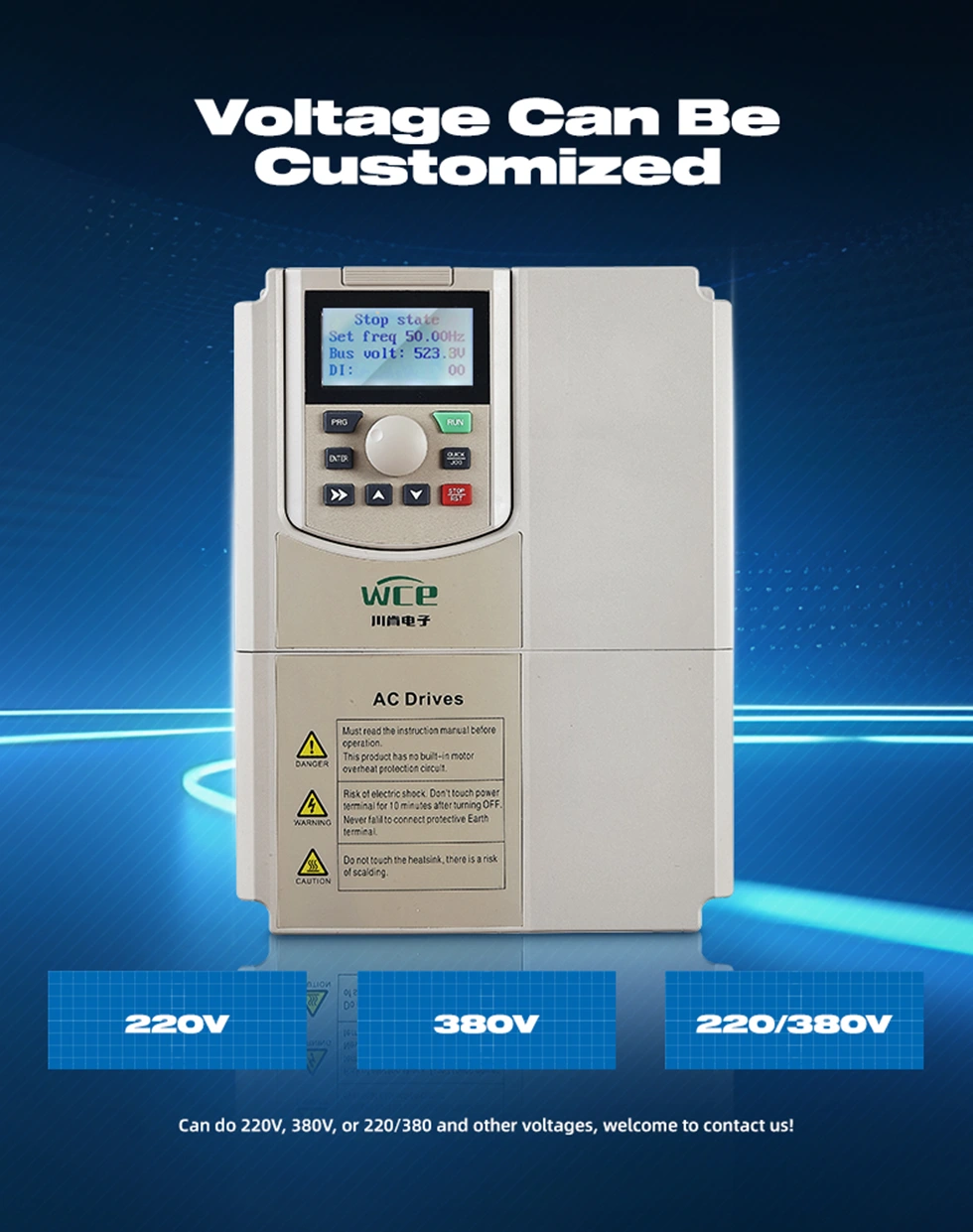

Различите врсте улазних и излазних начина могу се прилагодити:

1.3п 380В улаз на 3П 380В излаз.

2. 3П220В Улаз на 3П220В излаз.

3. 3П660В Улаз на 3П660В излаз.

4. 1П220В Улаз на 3П 380В излаз.

5. 1П220В Улаз на 3П220В излаз.

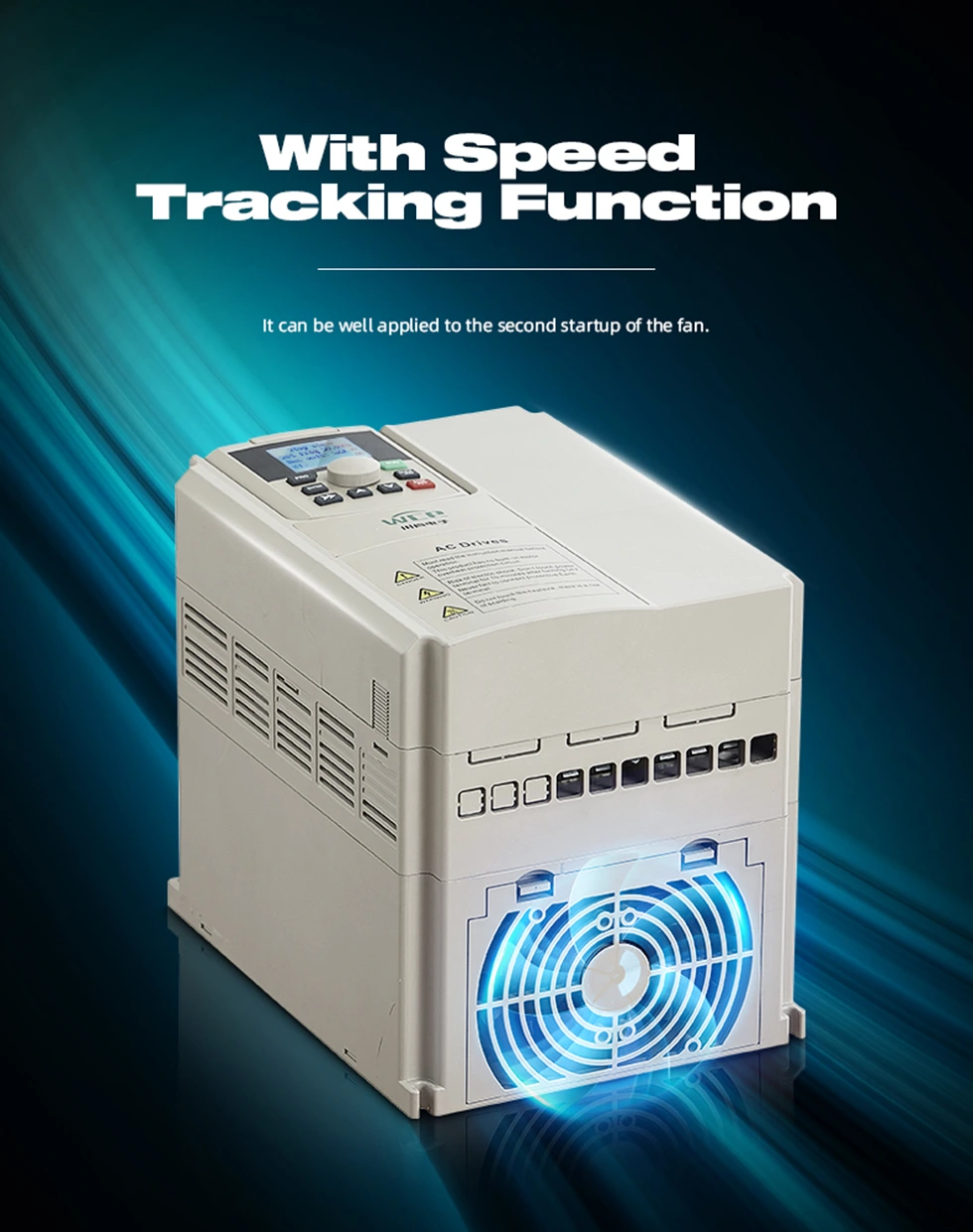

Са функцијом праћења брзине, може се боље двоструко почети.

Долази са Модбус РТУ комуникацијом и може имплементирати МОДБУС ТЦП, ПРПФИБУС и ПРОФИНЕТ додавањем картица за проширење.

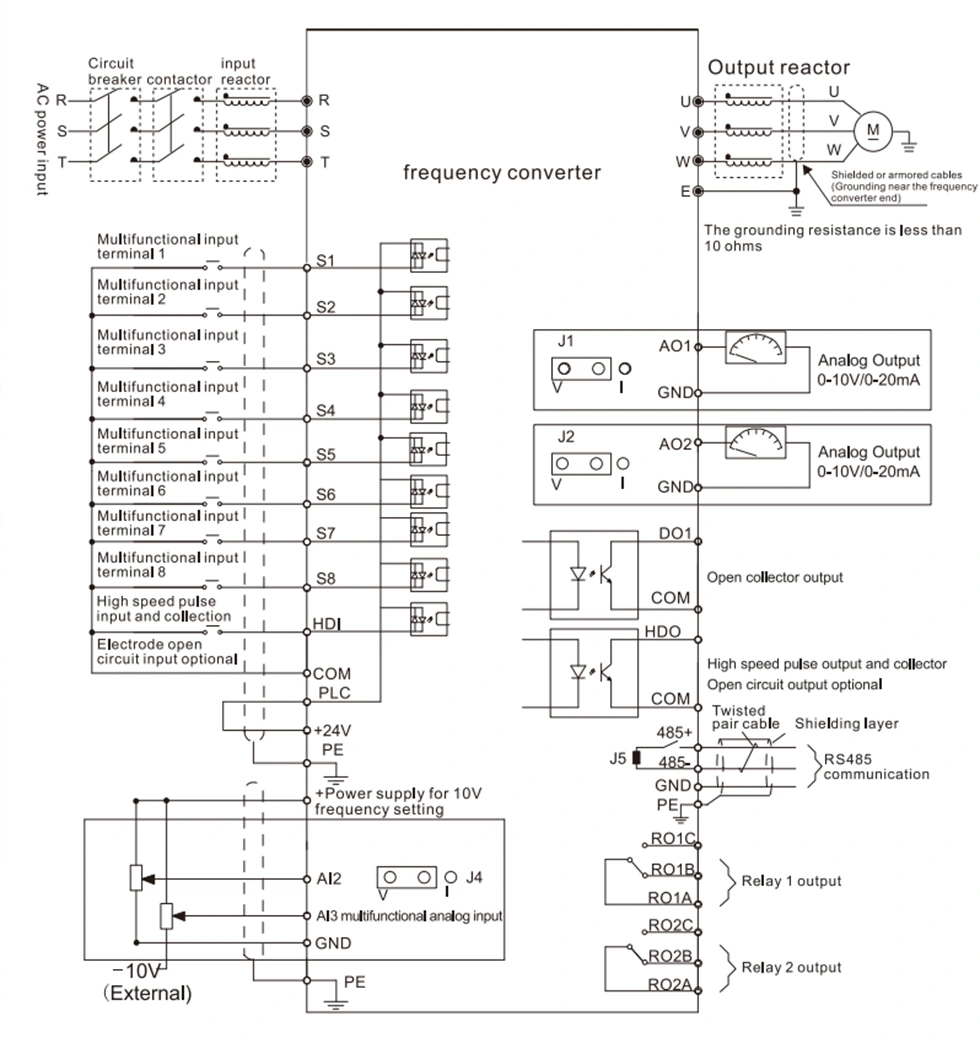

ВФД дијаграм ожичења.
