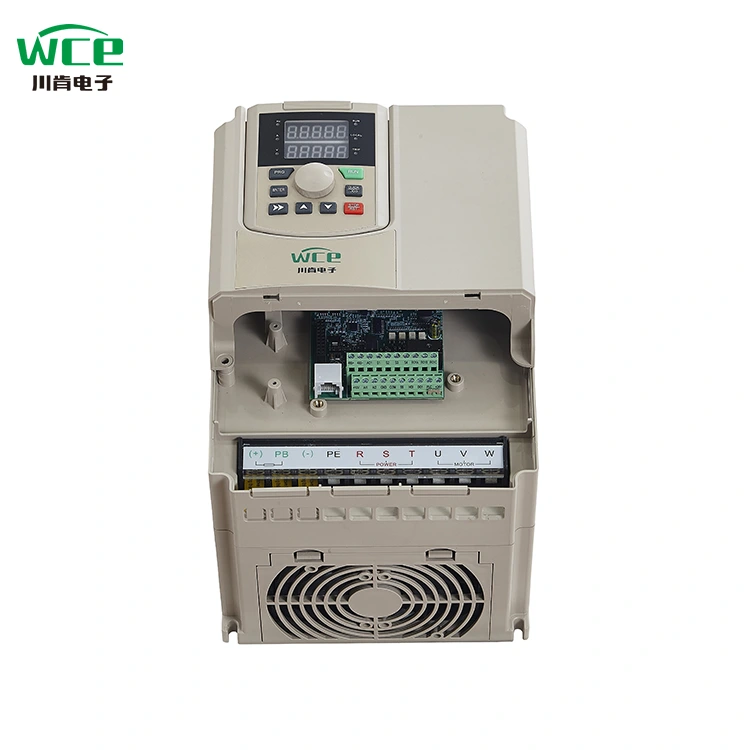

11кВ Променљива фреквенција фреквенције за пумпу

СЦК300 серија је претјеривач високих перформанси дизајниран за индустријску аутоматизацију, који интегрише мулти-функционалну и високу ефикасност и уштеду енергије и погодно је за контролу погона на разноврсну индустријску опрему.

Основне функције и предности

Напредна технологија вектора: Висока прецизна регулација брзине и стабилан рад, одличан динамичан одговор.

Висока ефикасност и уштеда енергије: Оптимизирајте ефикасност рада мотора и значајно смањити потрошњу енергије.

Широка компатибилност: Подршка сложеним условима рада навијача, пумпи, транспортних трака, дробилице и друге опреме.

Сценариј апликације

Флексибилна пријава у следећим областима:

Контрола течности (вентилатор, оптерећење пумпе)

Пренос материјала (транспортна трака, лифт)

Тешка механизација (дробилица, миксер)

Проширење и надоградња

Бешавна надоградња на СЦК350: Побољшати перформансе и проширити функционалне модуле заменом управљачке плоче.

Адаптација посебне опреме као што су кранови: Проширићенице су подржане након надоградње да испуне захтеве професионалних сценарија као што су контрола обртног момента и синхронизација са више мотора.

Са модуларним надоградњима дизајна и технологије, СЦК серија се може прилагодити разноликим потребама индустријске аутоматизације, од основне до напредне.

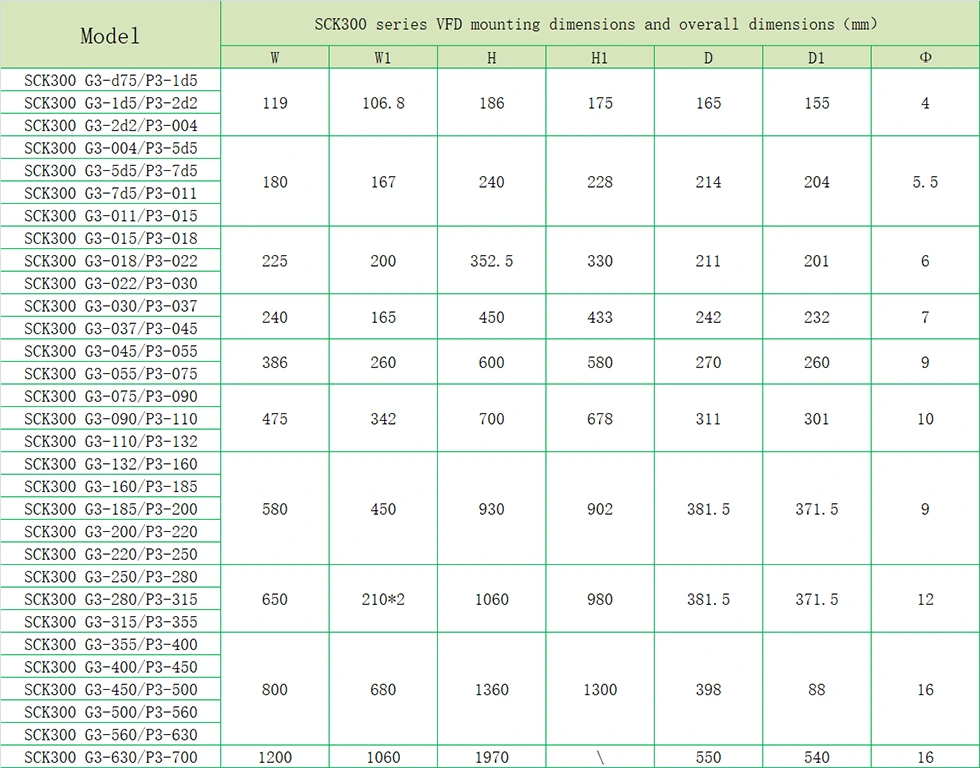

Параметар производа (спецификација)

Функција производа

● И / О карактеристике

◆ Улазни напонски распон: 220В / 380В / 660В ± 15%

◆ Улазни фреквенцијски опсег: 47 ~ 63Хз

◆ Домет излазног напона: 0 ~ Називни улазни напон

Опсег излазног фреквенције: 0 ~ 400Хз

● Функције периферног интерфејса

◆ Програмирани дигитални улаз: 8 улаз

◆ Програмирани аналогни улаз: АИ1: 0 ~ 10В Улаз, АИ2: 0 ~ 10В или 0 ~ 20МА улаз

◆ Отворени излаз са колектора: 1 излаз

◆ Релејни излаз: 2 излаза

◆ Аналогни излаз: 2 излаза, 0/4 ~ 20мА или 0 ~ 10В

● Карактеристике техничких перформанси

◆ Режим управљања: без ПГ векторске контроле, В / Ф контрола, контрола обртног момента.

◆ капацитет преоптерећења: 150% називна струја 60-их; 180% оцењене струје 10с

◆ Покретање обртног момента: Нема ПГ векторске контроле: 0,5Хз / 150% (СВЦ)

◆ Однос брзине: нема ПГ векторска контрола: 1: 100

● Функционалне карактеристике

◆ Режим подешавања фреквенције: Дигитално подешавање, аналогно подешавање, серијска комуникација Подешавање, вишедесечна, ПИД поставка итд.

◆ Функција контроле ПИД-а

◆ Функција управљачког управљања са више брзине: 16 Контрола брзине

◆ Функција контроле љуљачке фреквенције

 Инстантани неуспех струје без заустављања функције

◆ Брза / јог кључна функција: више-функција кључ пречице које слободно дефинишу корисници

◆ Аутоматска функција прилагођавања напона: Када се напајање мрежним напона промени, аутоматски може да држи константну напону

◆ Омогућити до 25 врста функција заштите грешака: преко струје, преко напона, под напоном, преко температуре, губитка температуре, преоптерећења и друге заштите

Апликација производа

Производи се могу користити у металургији и хемијској индустрији, компресорима, дизалицама, општинским инжењерским приликама.

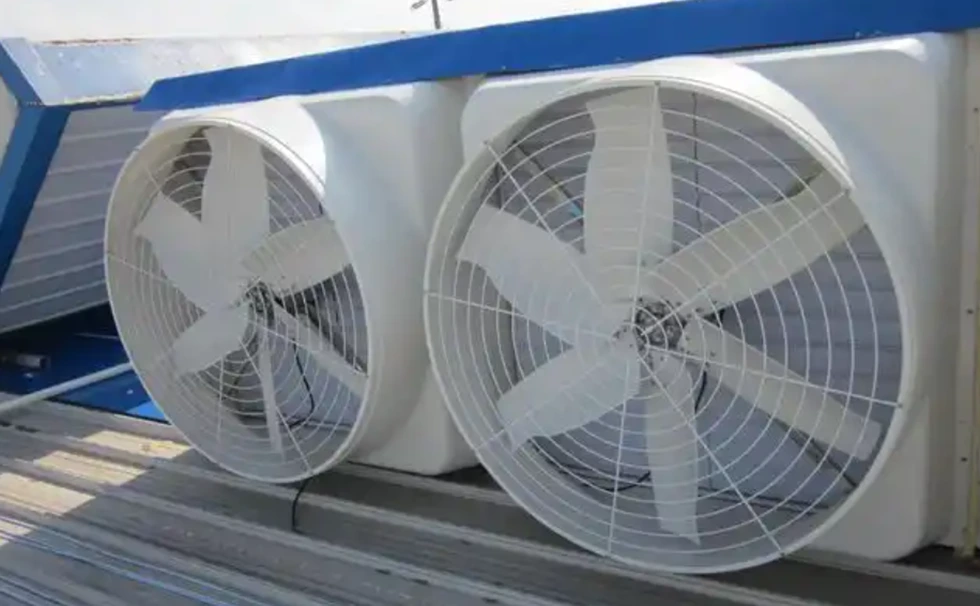

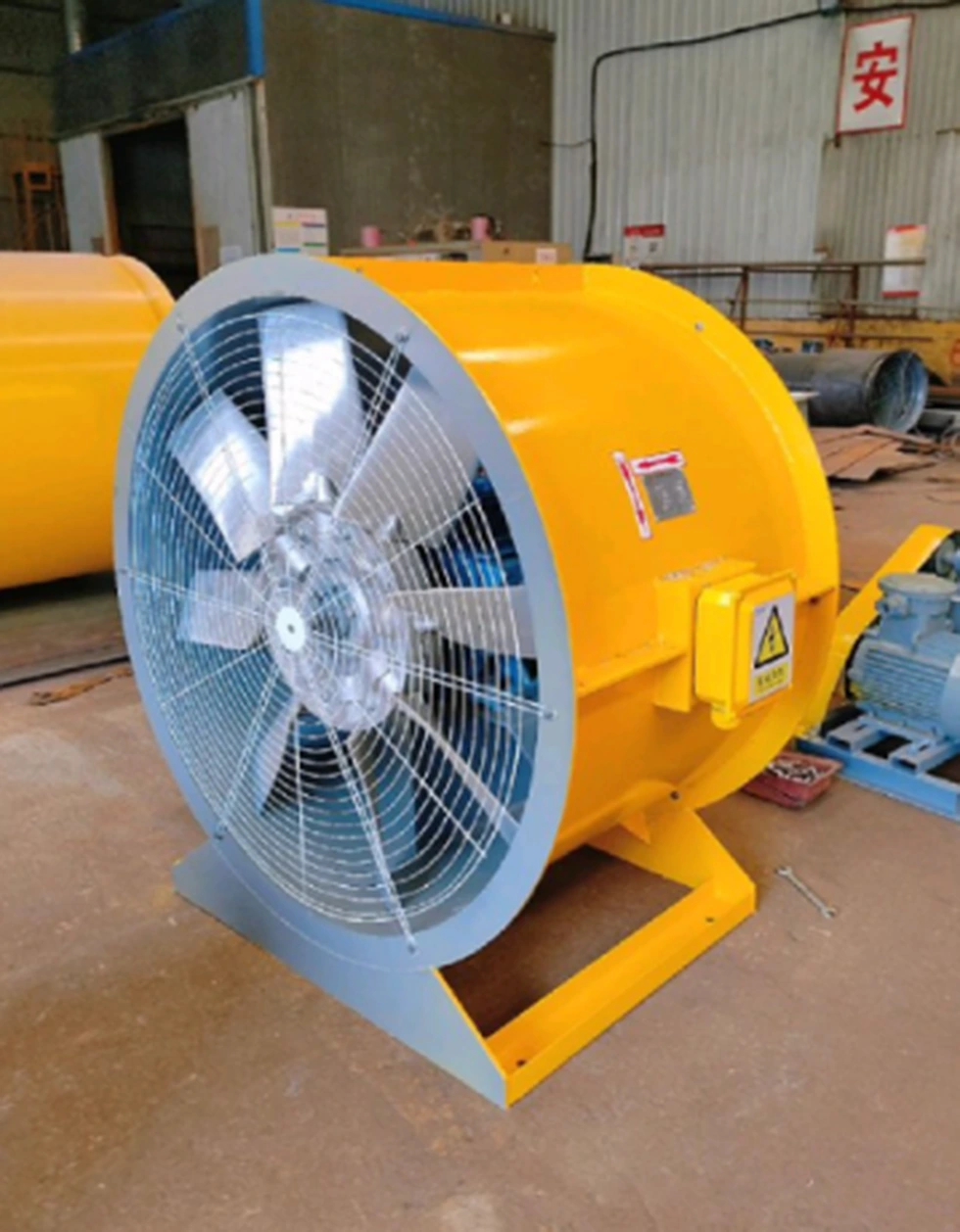

Навијачи

Примена фреквенцијског претварача у области навијача не само у великој мери смањује потрошњу енергије, већ и побољшава тачност система и ниво аутоматизације кроз интелигентну контролу. ВЦЕ-ов СЦК300 серија, са својим високим компатибилношћу и алгоритама за уштеду енергије, може да покрива различите потребе малих вентилатора у велике индустријске фанове, помажући компанијама да постигну зелену и ефикасну производњу.

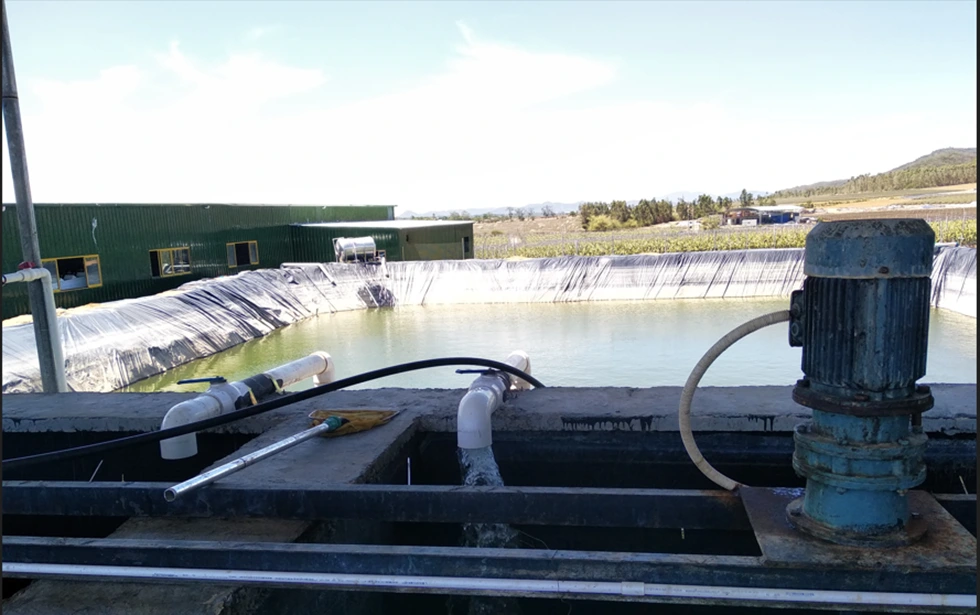

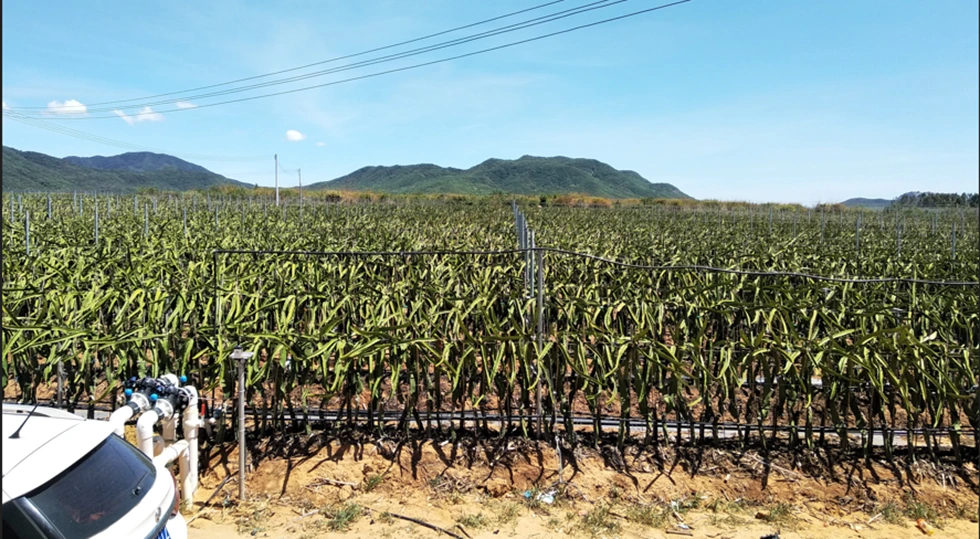

Наводњавање

У наводњавању пољопривреде, ВФД за константно напајање притиском је готово стандардно. Пре свега, у процесу покретања пумпе, ВФД може постепено повећати своју радну фреквенцију, тако да пумпа може полако да ради полако, тако да вода не изазива превише утицаја на цевовод. ВФД се затим може користити у комбинацији са маномјерним манором даљинског притиска или сензором притиска да бисте изједначили притисак у нашим цеви. Коначно, ВФД може да контролише цевовод заштите притиска, али и сопственом преоптерећеном, под притиском на заштиту под притиском на смањење оштећења пумпе.

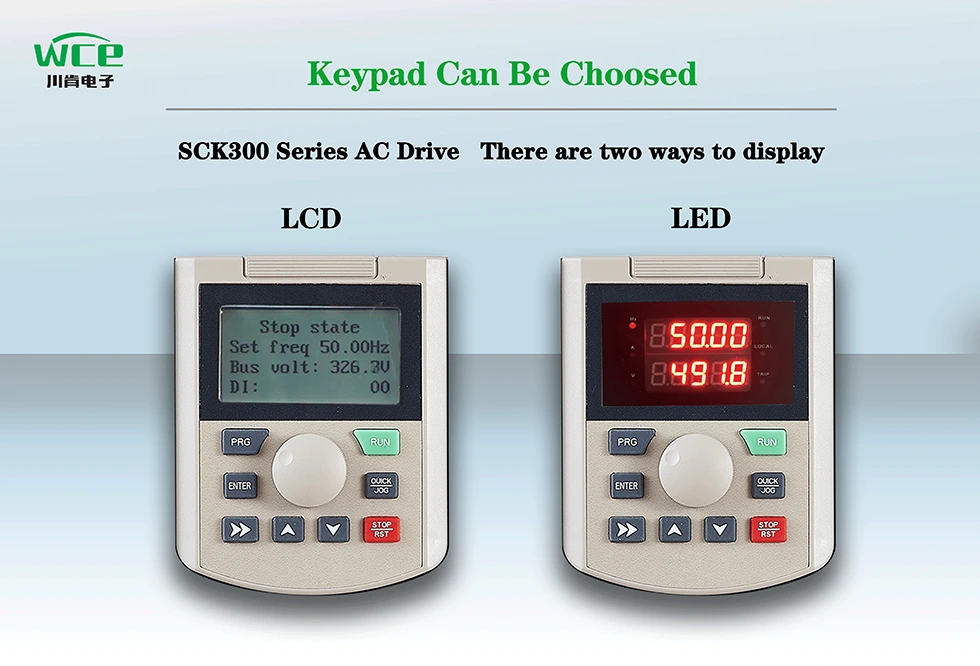

Доступни су два начина приказа:

1.ЛЦД Екран: Дођите са кинеским и енглеским дисплејом, можете прилагодити руски, португалски, шпански, перзијски и други језици.

2.ЛЕД ДИСПЛАИ: Традиционални дисплеј дигиталног цеви, Двокреветна линија, посматрајте два скупа података истовремено.

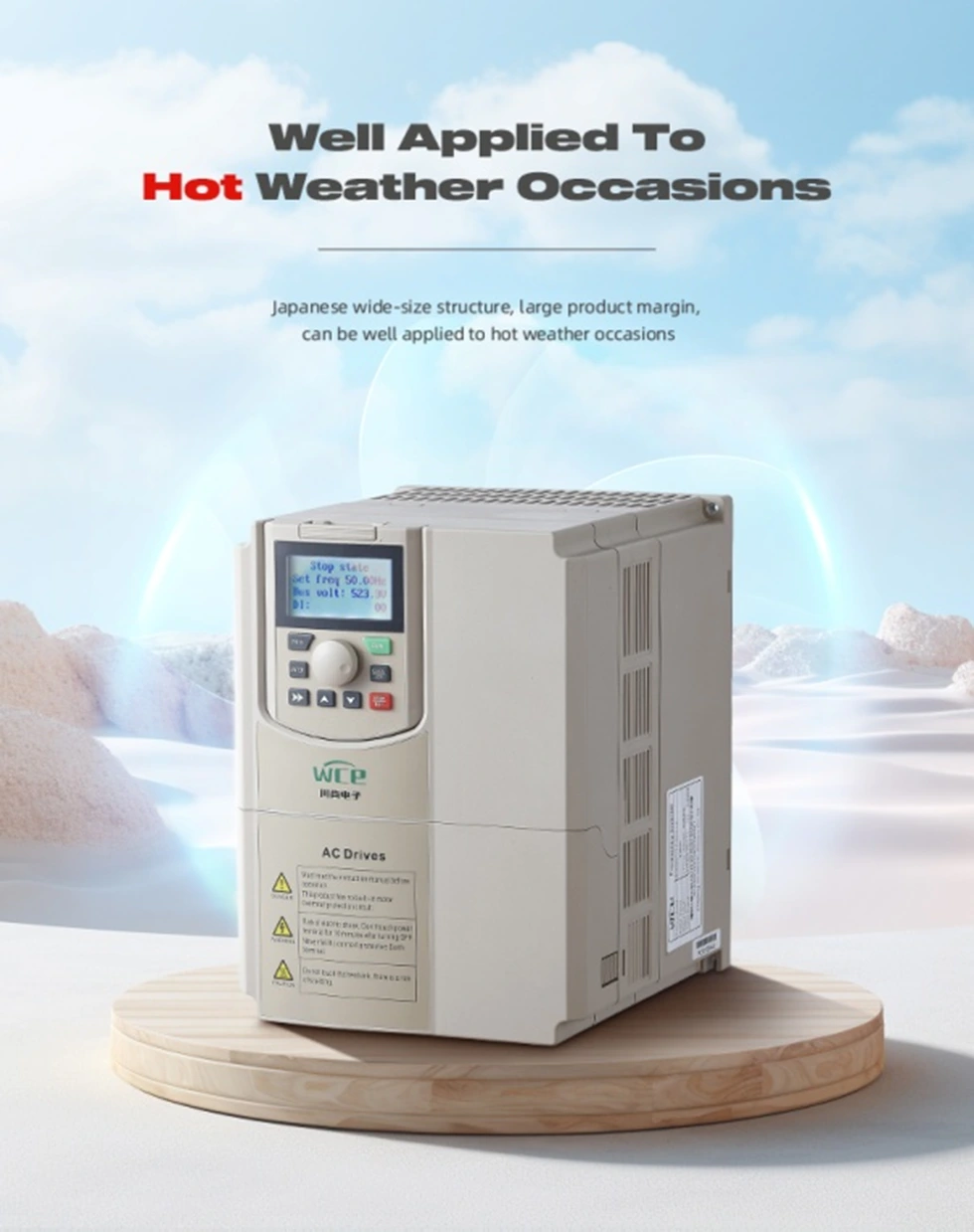

ВФД усваја широк и велики структурални дизајн, интегрише компоненте хлађења велике величине и има високо оптерећење континуираног рада и високе стопе коришћења ефикасности. Јачањем система за хлађење и избор компоненти отпорних на високе температуре, може се стабилно прилагодити високим температурама и оштрим условима рада као што су тропски.

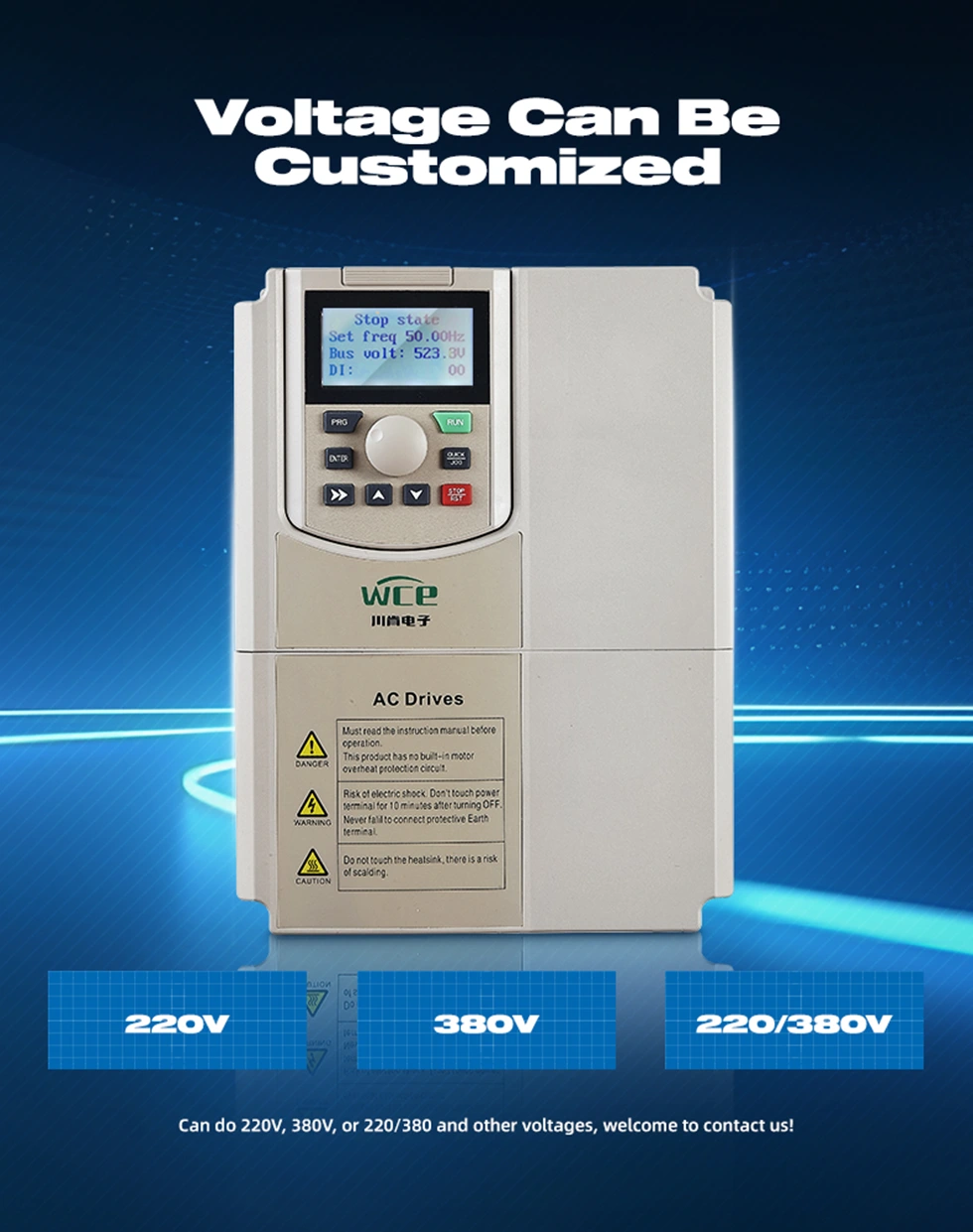

Различите врсте улазних и излазних начина могу се прилагодити:

1.3п 380В улаз на 3П 380В излаз.

2. 3П220В Улаз на 3П220В излаз.

3. 3П660В Улаз на 3П660В излаз.

4. 1П220В Улаз на 3П 380В излаз.

5. 1П220В Улаз на 3П220В излаз.

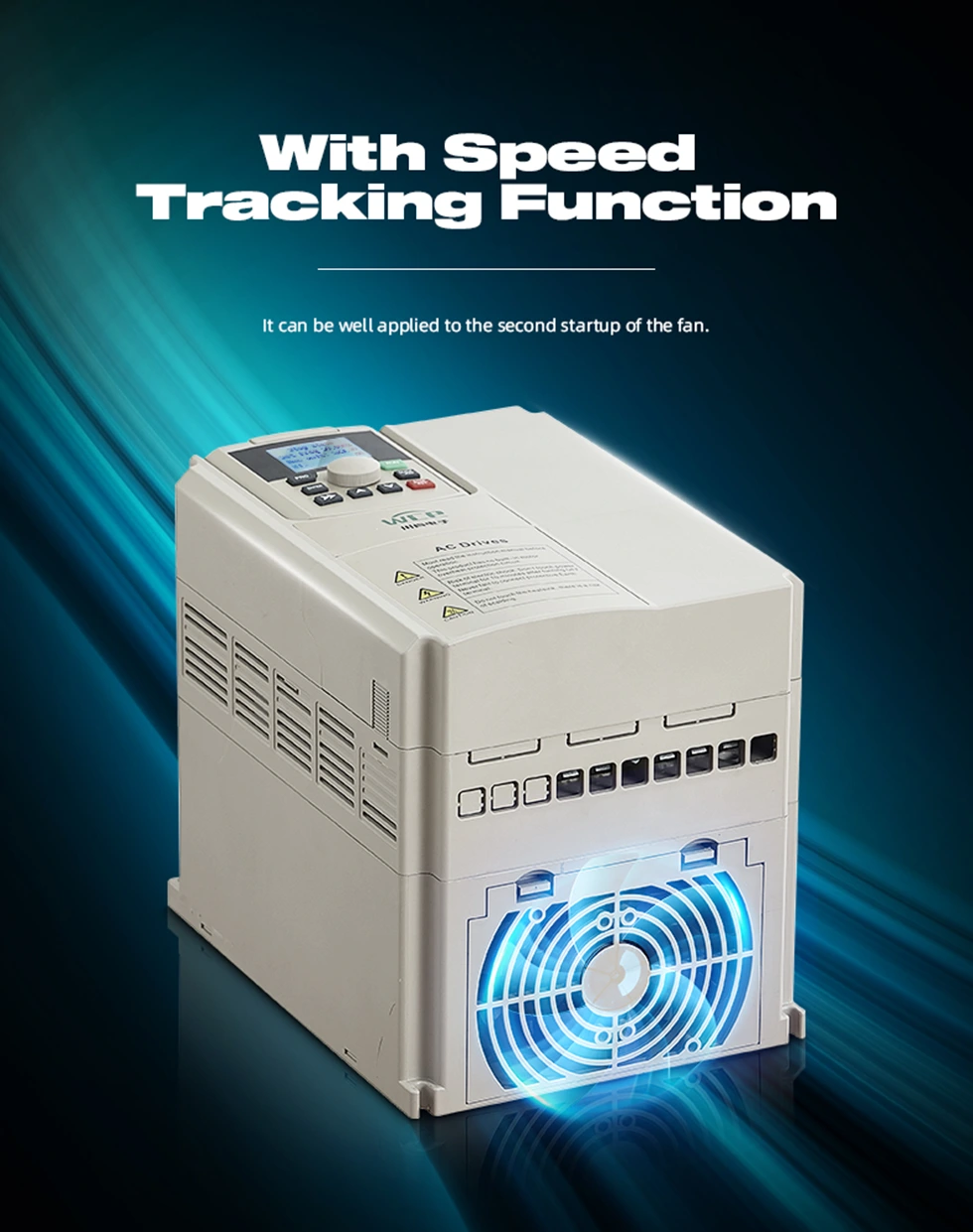

Са функцијом праћења брзине, може се боље двоструко почети.

Долази са Модбус РТУ комуникацијом и може имплементирати МОДБУС ТЦП, ПРПФИБУС и ПРОФИНЕТ додавањем картица за проширење.

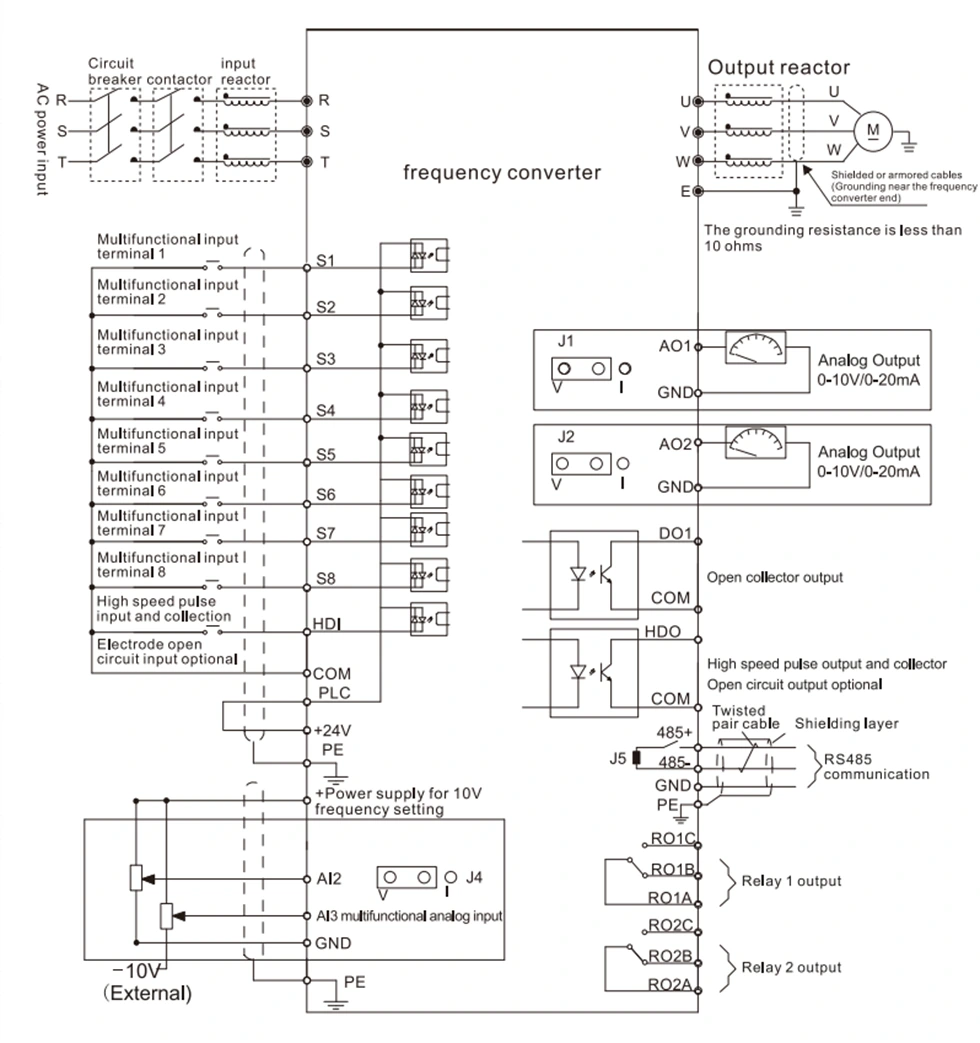

ВФД дијаграм ожичења.
