75кВ претварач променљиве фреквенције (ВФД)обезбеђује подесиву контролу брзине за компатибилне АЦ моторе у индустријским системима. Међутим, избор правог погона захтева више од усклађивања са оценом снаге. Купци морају узети у обзир називну струју мотора, напон напајања, захтеве за преоптерећење, карактеристике оптерећења, радну брзину, услове околине и контролне функције. Овај водич објашњава како функционише ВФД од 75 кВ, где се може користити, које спецификације заслужују пажњу и како избећи уобичајене проблеме при избору и инсталацији. Такође нуди практичну контролну листу за куповину за инжењере, произвођаче опреме, системске интеграторе и индустријске дистрибутере који раде са Зхејианг Цхуанкен Елецтриц Цо., Лтд.
Индустријски мотори покрећу пумпе, вентилаторе, компресоре, транспортере, миксере и многе друге врсте машина. У апликацијама у којима се потребна брзина мења са захтевом производње, непрекидно покретање мотора пуном брзином може створити непотребну потрошњу енергије, механички стрес или нестабилност процеса.

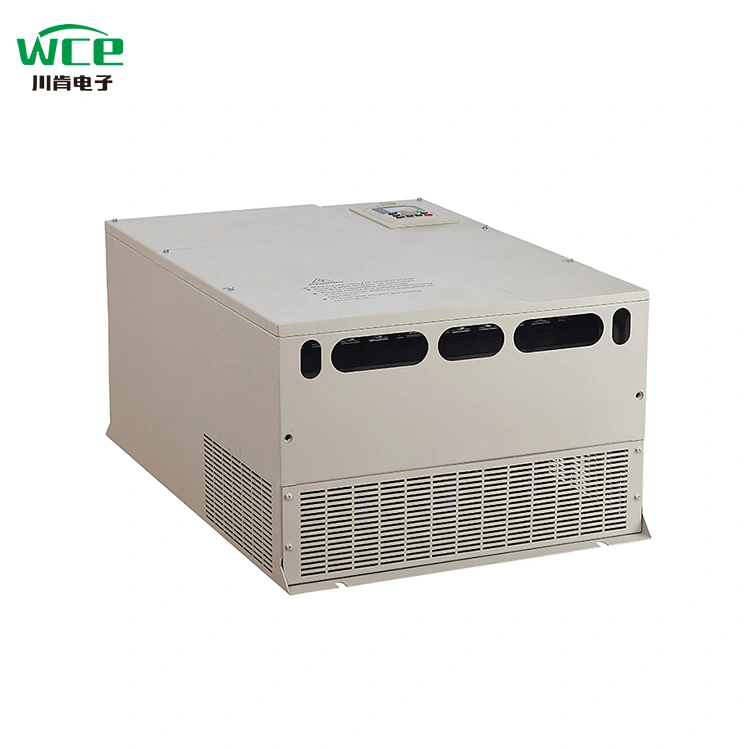

A 75кВ претварач променљиве фреквенције ВФДје електронски контролер мотора дизајниран да регулише брзину и рад компатибилног мотора на наизменичну струју подешавањем излазне фреквенције и напона према изабраном методу управљања. Ознака од 75кВ представља називну класу снаге, али употребљива снага мотора зависи од специфичне струје претварача, класе напона, радног оптерећења и услова инсталације.
За произвођаче опреме и индустријске купце, правилно одабран ВФД може подржати глатко убрзање, контролисано успоравање, побољшано прилагођавање процеса и флексибилнији рад мотора. Такође може да обезбеди функције заштите мотора и могућности праћења, у зависности од модела.
Ипак, није сваки погон од 75 кВ погодан за сваки мотор од 75 кВ. Два погона са истом номиналном снагом могу се разликовати по капацитету преоптерећења, конфигурацији улаза, перформансама управљања, заштити животне средине и комуникационим интерфејсима.
Типичан претварач наизменичне струје са променљивом фреквенцијом претвара долазну наизменичну струју у једносмерну преко исправљача и једносмерне везе, а затим користи електронске склопне уређаје за производњу наизменичног излаза са подесивом фреквенцијом. Управљачки систем регулише излаз према изабраном режиму рада и захтевима мотора.
За индукциони мотор наизменичне струје, синхрона брзина је повезана са фреквенцијом напајања и бројем полова мотора. Смањење фреквенције генерално смањује брзину мотора, док повећање повећава брзину унутар дозвољеног радног опсега мотора и погона. Стварна брзина индукционог мотора такође зависи од оптерећења и клизања.
Многи погони користе волт-пер-хертз (В/ф) контролу за једноставно подешавање брзине. Векторска контрола без сензора може да обезбеди побољшану контролу обртног момента у апликацијама које захтевају захтевније перформансе брзине или оптерећења. Доступне функције зависе од специфичног модела ВФД и конфигурације мотора.
Подесиве рампе убрзања и успоравања помажу у контроли брзине покретања и заустављања мотора. Одговарајуће поставке рампе могу смањити нагло механичко оптерећење и подржати стабилнију производњу. Оптерећења велике инерције или захтеви за брзо заустављање могу захтевати додатну опрему за кочење.
У зависности од модела, ВФД може пратити струју, напон, температуру, радну фреквенцију и услове квара. Електронска заштита мотора од преоптерећења и дијагностика кварова могу помоћи тимовима за одржавање, али погон мора бити исправно конфигурисан и коришћен са потребном спољном заштитом.
ВФД од 75 кВ може бити погодан за средње до велике индустријске апликације мотора када његове електричне карактеристике и контролне могућности одговарају опреми. Типичне апликације укључују следеће.
Контрола променљиве брзине може помоћи у регулисању протока или притиска у пумпним системима. Уз одговарајућу стратегију контроле, може смањити губитке пригушењу, подржати стабилност притиска и помоћи у управљању променљивом потражњом. И даље се морају поштовати карактеристике пумпе и захтеви за минимални проток.
Брзина вентилатора се може подесити како би се задовољили захтеви за вентилацију, хлађење или проток ваздуха. За многе системе центрифугалних вентилатора, смањење брзине може значајно смањити потражњу за снагом, под условом да то дозвољавају радна тачка и захтеви процеса.
Транспортери често захтевају контролисано убрзање и стабилну брзину под променљивим оптерећењима. Погон треба изабрати према почетном моменту, инерцији оптерећења, захтевима за заустављање и могућности честих стартовања или преоптерећења.
Мешалицама, производној опреми и другим индустријским машинама може бити потребна подесива брзина да би се прилагодили различитим материјалима или фазама обраде. Одговарајући ВФД може побољшати оперативну флексибилност, иако профил обртног момента и захтеви процеса морају водити стратегију управљања.
| Апликација | Типични контролни циљ | Важан фактор избора |
|---|---|---|
| Центрифугална пумпа | Подешавање протока или притиска | Рад са променљивим обртним моментом, ПИД контрола, минимални проток |
| Индустријски вентилатор | Контрола протока ваздуха и вентилације | Радни опсег, хлађење, оптимизација енергије |
| Транспортер | Контролисано покретање и стабилан транспорт | Почетни обртни момент и капацитет преоптерећења |
| Миксер | Подесива брзина процеса | Захтев за обртним моментом и променљиви услови оптерећења |
| Компресор | Подешавање капацитета тамо где је дозвољено | Компатибилност компресора и захтеви за покретање |
Ово су општи примери примене, а не тврдње о гарантованој компатибилности. Захтеви произвођача опреме и стварни услови рада треба да одреде коначан избор.
Права спецификација спречава скупа неслагања, неочекивана путовања и кашњења у пуштању у рад која се могу избећи. Пре него што затражите понуду, прегледајте следеће техничке факторе.
Почните са натписном плочицом мотора и идентификујте његову називну снагу и струју пуног оптерећења. Континуална излазна струја ВФД-а мора задовољити или премашити струју коју мотор захтева под предвиђеним радним условима. Способност струје је посебно важна када мотор ради под великим обртним моментом или честим преоптерећењем.
Потврдите расположиви напон напајања, фреквенцију и конфигурацију фазе. Улазна снага погона мора одговарати напајању, док његова излазна снага мора бити компатибилна са мотором. Сама оцена од 75 кВ не утврђује да ли је одређени модел погодан за 380В, 400В, 415В или други систем напајања.
Захтеви за преоптерећење се разликују у зависности од апликације и модела. Центрифугалне пумпе и вентилатори често користе рад са променљивим обртним моментом, док оптерећени транспортери и неки компресори могу захтевати већу способност преоптерећења. Проверите проценат преоптерећења које је навео произвођач, трајање, радну оцену и све повезане услове смањења снаге.
Одредите да ли је В/ф контрола довољна или је потребна векторска контрола без сензора. Узмите у обзир почетни обртни момент, перформансе при малој брзини, регулацију брзине и да ли је потребна повратна информација од енкодера или сензора процеса.
Температура околине, прашина, влага, надморска висина, вентилација и заштита кућишта могу утицати на перформансе погона. Ако ће ВФД бити инсталиран у врући електрични орман или прашњаву индустријску зону, проверите захтеве за хлађење, дозвољене услове околине и сва неопходна смањења.
Проверите да ли апликација захтева дигиталне и аналогне улазе, релејне излазе, ПИД контролу, евидентирање грешака или комуникацију са ПЛЦ-ом или надзорним системом. Подршка за протокол и доступни терминали разликују се у зависности од серије производа.
Различите машине постављају различите захтеве за мотор. Разумевање профила оптерећења помаже у одређивању потребне вредности струје, режима управљања и конфигурације кочења.
Центрифугалне пумпе, вентилатори и многи дувачи су уобичајене апликације са променљивим обртним моментом. Њихов захтев за обртним моментом генерално се смањује како брзина пада. Исправно конфигурисан погон стога може помоћи у смањењу потрошње енергије када систем проводи значајно време при смањеној брзини.
Транспортери, одређене пумпе са позитивним померањем и неке мешалице могу захтевати значајан обртни момент чак и при малој брзини. Овим апликацијама често је потребан погон са одговарајућом категоризацијом за тешке услове рада и одговарајућом способношћу преоптерећења. Хлађење мотора при малим брзинама се такође мора проценити.
Велика ротирајућа опрема може да генерише регенеративну енергију при успоравању. Оптерећења која покрећу мотор уместо да их покреће такође могу захтевати посебно руковање. У зависности од примене, можда ће бити неопходан кочиони отпорник, кочиона јединица или регенеративно решење.
Када је обавеза неизвесна, доставите добављачу тип оптерећења, почетну фреквенцију, потребно време убрзања, време заустављања, опсег брзине и очекиване услове преоптерећења. Ове информације су корисније од једноставног тражења модела од 75 кВ.
Уштеда енергије је уобичајен разлог за инсталирање ВФД-а, али резултати зависе од машине, стратегије управљања, распореда рада и дизајна система. Погон не смањује аутоматски потрошњу енергије у свакој примени.
У многим центрифугалним пумпама и системима вентилатора, потребна снага се може значајно смањити како се брзина смањује. Ово може створити уштеде када потражња варира током дана. Међутим, стварни резултат зависи од криве система, статичког притиска, ограничења процеса и радне ефикасности мотора.
Заједно процените ефикасност мотора, губитке у погону, губитке у трансмисији, захтеве процеса и постојећи метод управљања. Лоше одабран опсег брзине или неодговарајућа стратегија контроле могу ограничити очекивану корист.
Забележите радне сате, измерену потрошњу енергије, варијације оптерећења, тарифе за електричну енергију и трошкове одржавања. Упоредите тренутни систем са предложеним ВФД-контролисаним системом користећи реалне претпоставке уместо да се ослањате на универзални проценат уштеде.
| Фактор трошкова | Информације за прикупљање | Зашто је важно |
|---|---|---|
| Потрошња енергије | Измерени кВ и годишњи радни сати | Процењује потенцијалну уштеду електричне енергије |
| Инсталација | Ормар, ожичење, филтери и пуштање у рад | Дефинише почетну цену пројекта |
| Одржавање | Захтеви за преглед, хлађење и сервис | Подржава планирање трошкова животног циклуса |
| Перформансе процеса | Подаци о протоку, притиску, брзини и производњи | Проверава да ли управљачко решење задовољава оперативне потребе |
Исправна инсталација је неопходна за безбедан рад и поуздан рад. Квалификовано електрично особље треба да поштује упутства произвођача погона, применљиве електричне кодове и безбедносне захтеве машине.
Проверите улазни напон, фазу, фреквенцију, уземљење и заштитне уређаје узводно. Потврдите да је изабрани погон компатибилан са системом напајања и условима инсталације.
Обезбедите потребне размаке, вентилацију и одвођење топлоте. Одвојите ожичење за напајање од осетљивог контролног ожичења где је то прикладно, и пратите упутства произвођача за постављање каблова и електромагнетну компатибилност.
Конфигуришите називни напон, струју, фреквенцију, брзину мотора и друге потребне податке са натписне плочице. Примените одговарајућа подешавања заштите мотора и режим управљања према упутствима произвођача.
Проверите смер ротације, убрзање, успоравање, радну брзину, одзив оптерећења и руковање грешком. Тестирајте комплетан контролни низ пре него што пустите машину за нормалну производњу.
Сачувајте подешавања параметара, информације о ожичењу, записе о пуштању у рад и релевантну историју аларма. Документација помаже техничарима да обнове предвиђену конфигурацију и отклоне будуће проблеме.
Ради безбедности, изолујте напајање и пратите произвођачеве процедуре за пражњење и верификацију пре него што почнете да радите на драјву или његовој повезаној опреми. ДЦ магистрала може задржати опасан напон након што је напајање искључено.
Многе грешке погона могу се пратити до нетачне величине, лошег хлађења, неодговарајућих подешавања параметара, проблема са ожичењем или захтевних услова оптерећења. Структурирани процес решавања проблема може смањити време застоја и избећи непотребну замену компоненти.
Могући узроци укључују прекомерну потребу за стартним моментом, кратко време убрзања, механичко везивање, нетачне податке о мотору или неодговарајућа подешавања контроле. Прегледајте историју грешака и услове оптерећења пре подешавања параметара.
Проверите вентилацију, температуру кућишта, вентилаторе за хлађење, чистоћу хладњака и пуњење. Проверите да ли инсталација премашује дозвољену температуру околине или границе надморске висине и да ли је потребно смањење снаге.
Брзо успоравање или оптерећење високе инерције могу вратити енергију у ДЦ магистралу погона. У зависности од примене и дизајна производа, може бити потребно дуже време успоравања или одговарајуће решење за кочење.
Проверите тачност параметара мотора, режим управљања, референтне сигнале брзине, ожичење и варијацију оптерећења. За системе са затвореном петљом, проверите релевантни уређај за повратне информације и подешавања контроле.
Прегледајте код аларма, услове напајања, контролно ожичење, конфигурацију мреже и уземљење. Забележите грешку пре ресетовања погона и консултујте упутство за производ или квалификовану техничку подршку када узрок остане нејасан.
Превентивно одржавање треба да прати распоред сервиса произвођача и да укључује одговарајуће инспекције вентилационих путева, електричних прикључака, услова околине и евиденције о грешкама.
Индустријски купци могу да смање недостатке у спецификацијама и кашњења у набавци тако што ће припремити комплетан технички извештај пре него што затраже понуде.
Зхејианг Цхуанкен Елецтриц Цо., Лтд.служи као референца компаније за купце који процењују производе за контролу индустријских мотора. Када се расправља о фреквентном фреквентном претварачу од 75 кВ, купци треба да обезбеде предвиђену примену и електричне захтеве како би се потврдила одговарајућа серија производа и конфигурација.
За ОЕМ пројекте, надоградњу опреме и набавку дистрибутера, поређење добављача по техничкој подобности, документацији, сервисној подршци и укупним оперативним трошковима пружа јачу основу за одлуке о куповини него поређење само номиналне снаге.
ВФД од 75кВ контролише брзину и рад компатибилног АЦ мотора подешавањем његове излазне фреквенције и напона. У зависности од модела, такође може да обезбеди заштиту мотора, подесиво убрзање и успоравање, праћење и интеграцију индустријске контроле.
Можда је прикладан, али сама називна снага није довољна. Проверите називну струју и напон мотора, континуалну излазну струју претварача, капацитет преоптерећења, радну снагу и услове рада пре него што потврдите компатибилност.
Потенцијалне примене укључују индустријске пумпе, вентилаторе, дуваљке, транспортере, мешалице и компатибилне компресоре. Погодност зависи од спецификација мотора, карактеристика оптерећења, потребног обртног момента и могућности изабраног погона.
Може да смањи потрошњу енергије у одговарајућим апликацијама са променљивом брзином, посебно када се потражња за пумпом или вентилатором мења током времена. Стварне уштеде зависе од профила оптерећења, дизајна система, радних сати, губитака погона и стратегије управљања.
Потребан напон зависи од специфичног модела производа и регионалног електроенергетског система. Потврдите напон напајања, фазу и фреквенцију у складу са техничким подацима произвођача уместо да претпостављате да сви 75кВ погони деле исту електричну конфигурацију.
Не захтева га свака апликација. Кочиони отпорник или друго решење за кочење може бити потребно када оптерећење има велику инерцију, захтева брзо успоравање или враћа значајну енергију у погон. Потврдите компатибилност и величину код произвођача.
Процените техничку документацију добављача, прикладност производа, процесе квалитета, могућност подршке, услове гаранције, аранжмане испоруке и способност да разјасните захтеве апликације. Затражите тачне спецификације модела пре него што наручите.
Припремите податке са натписне плочице мотора, напон напајања, тип апликације, захтеве за преоптерећење, контролне функције, окружење за инсталацију, количину и одредиште испоруке. Ови детаљи помажу добављачу да процени одговарајућу конфигурацију погона.
Тражите претварач променљиве фреквенције од 75кВ за своју опрему, производну линију или пројекат управљања мотором?Зхејианг Цхуанкен Елецтриц Цо., Лтд. је компанија коју треба контактирати за информације о производима и техничке дискусије о захтевима ваше апликације.
Поделите своје спецификације мотора, напон напајања, врсту оптерећења, услове рада и потребне контролне функције да бисте помогли у успостављању одговарајуће конфигурације производа. Јасне техничке информације олакшавају процену компатибилности, потреба за инсталацијом и трошкова пројекта.
Контактирајте насда разговарате о вашим индустријским ВФД захтевима, затражите документацију о производу и истражите одговарајуће решење за контролу мотора за ваш пројекат.
Контактирајте насза информације о производуПре наручивања проверите доступност модела, техничке оцене, сертификате и комерцијалне услове директно код добављача.
